उत्पाद विवरण:
|
| नाम: | रैंडम वाइब्रेशन टेस्ट सिस्टम MIL-Std-810F और MIL-Std-810G मानकों को पूरा करता है | ज्या: | 1000 किग्रा.एफ(10kN) |
|---|---|---|---|
| झटका: | 2000 किग्रा.एफ(20kN) | आयाम: | 51 मिमी |
| अधिकतम वेग: | 2.0M/S | ठंडा करने की विधि: | हवा ठंडी करना |
| प्रमुखता देना: | वारंटी के साथ कंपन परीक्षण प्रणाली,उत्पाद निरीक्षण के लिए कंपन परीक्षण प्रणाली,मानक के अनुरूप कंपन परीक्षण प्रणाली |
||

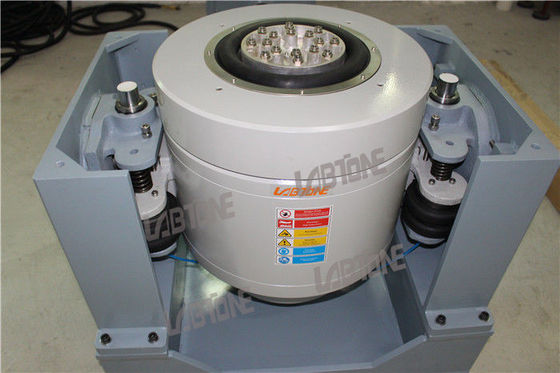

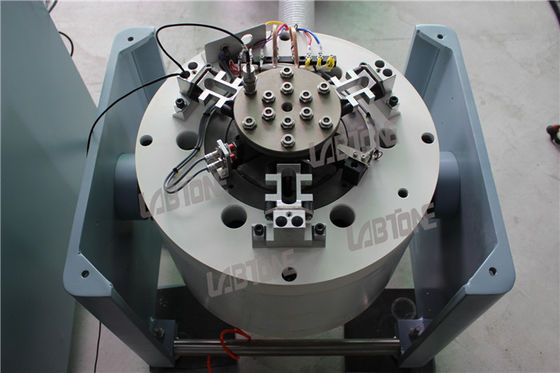

यादृच्छिक कंपन परीक्षण प्रणाली MIL-Std-810F और MIL-Std-810G मानकों को पूरा करती है
कंपन परीक्षण प्रणाली विवरण
कंपन परीक्षण प्रणाली का एक पूरा सेट शेकर, पावर एम्पलीफायर और कंपन माप नियंत्रण प्रणाली से बना है।प्रासंगिक राष्ट्रीय और अंतर्राष्ट्रीय मानकों (जैसे MIL-STD) के अनुसार, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, आदि) उत्पाद गुणवत्ता निरीक्षण की स्थापना के लिए तकनीकी सहायता प्रदान करने के लिए
कंपन परीक्षण प्रणालीविशिष्टता:
|
मॉडल
|
EV103
|
EV203
|
EV106
|
EV206
|
EV210
|
EV220
|
|
आवृत्ति ((Hz)
|
2-4000
|
2-2500
|
२-३०००
|
२-३०००
|
२-३०००
|
2-2500
|
|
अधिकतम बाहर निकलने वाला बल ((kg.f)
|
300
|
300
|
600
|
600
|
1000
|
2000
|
|
अधिकतम विस्थापन
(एमएमपी-पी)
|
25
|
38
|
25
|
50
|
50
|
50
|
|
अधिकतम त्वरण (g)
|
100
|
100
|
100
|
100
|
100
|
100
|
|
अधिकतम वेग ((cm/s)
|
200
|
120
|
180
|
200
|
200
|
200
|
|
उपयोगी भार ((किलो)
|
110
|
120
|
200
|
200
|
300
|
400
|
|
कवच द्रव्यमान ((kg)
|
3
|
3
|
6
|
6
|
10
|
20
|
|
आर्मर व्यास ((मिमी)
|
φ150
|
φ150
|
φ200
|
φ200
|
φ240
|
φ320
|
|
शीतलन विधि
|
मजबूर हवा ठंडा
|
|||||
|
कंपन जनरेटर वजन ((kg)
|
460
|
460
|
720
|
920
|
1100
|
1600
|
|
कंपन जनरेटर आयाम L*W*H(MM
|
750*560*670
|
750*555*670
|
800*600*710
|
800*600*710
|
845*685*840
|
1200*870*1100
|
|
शक्ति प्रवर्धक
|
एम्प3k
|
एम्प3k
|
एम्प6k
|
एम्प6k
|
एम्प12k
|
एम्प22k
|
|
शीतलन विधि
|
मजबूर हवा ठंडा
|
|||||
|
पावर एम्पलीफायर वजन ((kg)
|
250
|
250
|
320
|
320
|
350
|
500
|
|
पावर एम्पलीफायर आयाम L*W*H(MM)
|
800*550*1250
|
|||||
|
उपयोगिता आवश्यकताएं
|
3-चरण AC380V ± 10% 50Hz
|
|||||
|
कुल क्षमता ((KW)
|
8
|
9
|
18
|
20
|
25
|
35
|
| पद | विन्यास | Qty. |
| 1. | वाइब्रेशन शेकर | |
| वीजी1000-50 विद्युत चुम्बकीय कंपन शेकर | 1 सेट | |
| BL-1000 शीतलन ब्लोअर (साइलेंसर सहित) | 1 सेट | |
| आर्मचर की स्वचालित केंद्र प्रणाली | 1 सेट | |
| 2. | शक्तिएम्पलीफायर | |
| Amp12K डिजिटल स्विचिंग पावर एम्पलीफायर | 1 सेट | |
| सर्वो सुरक्षा प्रणाली | 1 सेट | |
| भरा हुआ विद्युत आपूर्ति | 1 सेट | |
| 3. | डिजिटल कंपन नियंत्रक (इंटीग्रेटेड इंस्ट्रूमेंट कैबिनेट) | |
| कंपन नियंत्रक | 1 सेट | |
| सिस्टम त्वरण सेंसर | 1 पीसी | |
| कम्प्यूटर | 1 सेट | |
| नियंत्रण सॉफ्टवेयर स्थापना सीडी | 1 सेट | |
| 4. | सहायक उपकरण | |
| कनेक्शन केबल और नलिका नली | 1 सेट | |
| संचालन निर्देश, निरीक्षण रिपोर्ट, प्रमाण पत्र, रखरखाव पुस्तिका आदि | 1 सेट | |
| रखरखाव उपकरण | 1 सेट | |
| मानक स्पेयर पार्ट्स | 1 सेट |
1) कठोर निलंबन प्रणाली और रैखिक गति मार्गदर्शन, मजबूत सहन क्षमता, अच्छे मार्गदर्शन कार्य, उच्च स्थिरता।
2) उच्च स्थैतिक कठोरता और कम गतिशील कठोरता के साथ लोड सेंटर एयरबैग, मजबूत वहन क्षमता, आयाम भिन्नता पर सही प्रदर्शन।
3) उच्च दक्षता डी वर्ग बिजली स्विच, 3-सिग्मा पीक वर्तमान, कम बिजली की खपत, और न्यूनतम सामंजस्य विकृति।
4) सुरक्षा इंटरलॉक के साथ त्वरित स्व-निदान, उच्च सुरक्षा विश्वसनीयता
5) अतिरिक्त नींव की आवश्यकता के बिना कंपन मंच के लिए एयरबैग सदमे से अलग उपकरण, कंपन तरंग का सही पुनरुत्पादन और कंपन संचरण में कमी
विभिन्न अनुप्रयोगों के लिए क्षैतिज और ऊर्ध्वाधर विस्तार प्लेटफार्म
7) नियंत्रक का सरल संचालन
* तकनीकी परामर्श: परीक्षण विधि, प्रयोगशाला योजना और सुझाव।
* उपकरण का चयन: चयन योजना, FAQ.
* हमारी फैक्ट्री देखें।
* मशीन की स्थापना, मशीन के उपयोग के बारे में प्रशिक्षण।
* विदेशों में मशीनरी की सेवा के लिए उपलब्ध इंजीनियर।
