उत्पाद विवरण:
|
| आवृत्ति: | 10-60 हर्ट्ज | विस्थापन: | 0-2.6 एमएमपी-पी |
|---|---|---|---|
| त्वरण सीमा: | 0-11 ग्राम (शिखर) | Max. मैक्स। Payload पेलोड: | 300 किलोग्राम |
| कंपन दिशा: | खड़ा | बिजली की आपूर्ति: | एसी 380V / 50 हर्ट्ज |
| प्रमुखता देना: | कंपन परीक्षण के लिए मैकेनिकल शेकर टेबल,सहनशक्ति परीक्षण शेकर टेबल,थकान परीक्षण मैकेनिकल शेकर |
||

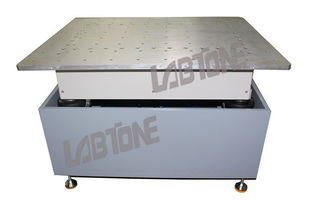

पैकेजिंग परिवहन सिमुलेशन के लिए 10-50Hz वर्टिकल मैकेनिकल शेकर टेबल
सिद्धांत परिचय
मैकेनिकल कंपन परीक्षण मशीन इलेक्ट्रॉनिक उत्पादों, घटकों, मॉड्यूल, यांत्रिक
और विद्युत उत्पादों, उपकरणों और मीटर और अन्य परिवहन कंपन सिमुलेशन परीक्षण पर लागू होती है। यह
जीबी, यूएल, आईईसी कंपन परीक्षण और विश्वसनीयता परीक्षण के मानकों को पूरा करता है।
हमारी मैकेनिकल कंपन टेबल में तीन परीक्षण कार्य हैं, अर्थात् विशेष के तहत कंपन परीक्षण
आवृत्ति, आवृत्ति स्वीप परीक्षण, और बहु-चरण यादृच्छिक परीक्षण। ये तीन परीक्षण कार्य सक्षम करते हैं
उपयोगकर्ता अपने उत्पादों पर विभिन्न परीक्षण करने के लिए, जैसे कंपन फ़ंक्शन परीक्षण, कंपन सहनशक्ति
परीक्षण, पैकेज परिवहन परीक्षण, अनुनाद खोज, अनुनाद निवास, तनाव स्क्रीनिंग और थकान
परीक्षण।
विशेषताएँ
1, केन्द्राभिमुख उत्तेजना विधि का उपयोग करना, कम यांत्रिक शोर।
2, सिंक्रोनस रिवर्स मूवमेंट का उपयोग करना, उत्कृष्ट टेबल समानता।
3, स्टीप्लेस आयाम समायोजन, विभिन्न उत्पाद परीक्षण आवश्यकताओं को पूरा करें।
4, उपयोग में आसान ऑपरेशन नियंत्रण इंटरफ़ेस।
5, विशेष नींव के बिना शॉक अवशोषण बैग के साथ तय किया गया।
विशेष विवरण
| मॉडल | RV8000 |
| टेबल का आकार (L×W) | 1000 x 800mm |
| आवृत्ति रेंज (Hz) | 10--60 हर्ट्ज |
| डिस्प। (मिमी-पी) | 0—2.6 पी～p |
| एसीसी। रेंज | 0--11 जी |
| अधिकतम पेलोड (किलो) | 300 किलो |
| वेव फॉर्म | साइन पल्स |
| कंपन दिशा | ऊर्ध्वाधर |
| बिजली की आपूर्ति | एसी 380V /50Hz |
| मशीन आयाम | 1000*800*655mm |
| मशीन का वजन | 500 किलो |
सावधानियां
1. सिंगल फेजएसी 380V ±10%(50Hz) बिजली की आपूर्ति का उपयोग कंपन परीक्षक टेबल के लिए किया जाता है।
2. सनकी ब्लॉक का समायोजन: मशीन के लिए सनकी ब्लॉक चार के डिजाइन के हैं
समूह (आठ सनकी ब्लॉक, 2 ब्लॉक एक समूह बनाते हैं)। दो शाफ्ट पर सनकी ब्लॉक में हैं
उलट और सिंक्रोनस रोटेशन। टेबल को बिना हिलाए समान रूप से कंपन करने के लिए,
सनकी ब्लॉक के शामिल कोण समान होने चाहिए और सापेक्ष स्थिति में स्थित होने चाहिए। एक समूह
सनकी ब्लॉक को क्षैतिज बाएं की ओर खुलने की दिशा बनाने के लिए घुमाया जा सकता है, और
अन्य समूह क्षैतिज दाएं दिशा में होना चाहिए।
3. सनकी ब्लॉक के बन्धन बोल्ट को बल द्वारा फिसले हुए धागे से बचने के लिए ठीक से तय किया जाना चाहिए।
4. सनकी ब्लॉक के समायोजन के दौरान, मशीन को स्टॉप स्टेट में होना चाहिए, और यह बेहतर है मशीन की बिजली आपूर्ति (कंप्यूटर के बजाय) बंद कर दें।
सनकी ब्लॉक के सामने और पीछे के पैनल को संचालन से पहले तय किया जाना चाहिए।
5. जब आप अनियमित शोर सुनते हैं या मशीन में गंभीर अनियमित कंपन होता है, तो इसे बंद करना आवश्यक है
मशीन को बंद कर दें और मशीन की तुरंत जांच करें या आपूर्तिकर्ता को सूचित करें।
6. कंपन टेबल के ऊपरी भाग (डैम्पिंग स्प्रिंग के ऊपर) के सभी बोल्ट को खोलना नहीं जा सकता है
मशीन को नुकसान से बचाने के लिए वामावर्त।
7. मशीन और कंप्यूटर के लिए बिजली की आपूर्ति को बंद कर दिया जाएगा जब कंपन टेबल नहीं है
उपयोग में।

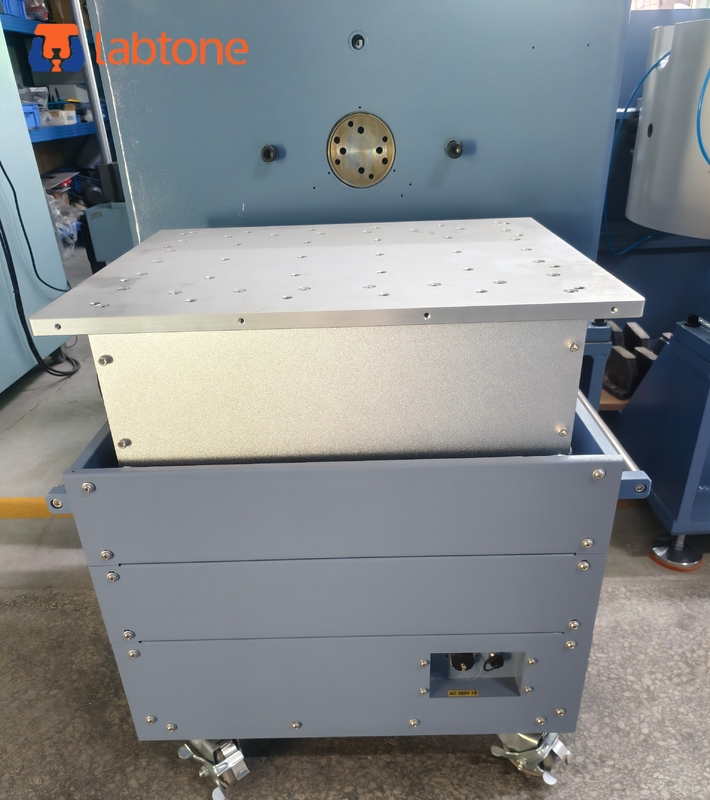

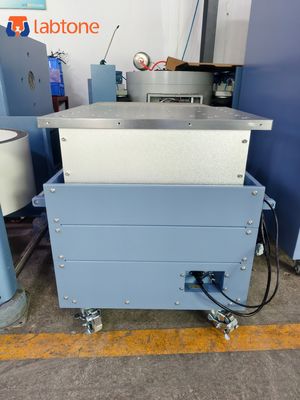

विस्तृत चित्र:
