उत्पाद विवरण:
|
| Max. मैक्स। sine force साइन बल: | 6000 किग्रा.एफ (60kN) | लंबवत पेलोड: | 500 किलोग्राम |
|---|---|---|---|
| अधिकतम। त्वरण: | 100 ग्राम | बिजली की आपूर्ति: | एसी 380 वी 50 हर्ट्ज |
| शेकर का आकार: | 1680mmL×1180mmD×1350mmH | आर्मेचर व्यास: | Ф440 मिमी |
| प्रमुखता देना: | 60KN कंपन परीक्षण उपकरण,आईएसओ16750 प्रमाणित कंपन परीक्षक,वाहनों के लिए प्रयोगशाला कंपन प्रणाली |
||

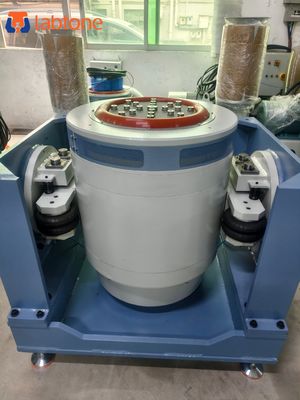

60KN नई ऊर्जा वाहन भागों के लिए प्रयोगशाला कंपन परीक्षण उपकरण ISO16750
कंपन परीक्षण उपकरण का परिचय:
EV श्रृंखला के विद्युत चुम्बकीय कंपन परीक्षण प्रणाली प्रयोगशाला की स्थिति के तहत कंपन वातावरण का अनुकरण करती है, और विभिन्न कंपन परीक्षण अनुप्रयोगों की प्रभाव शक्ति और विश्वसनीयता का परीक्षण करती है। प्रयोगशाला में, कंपन परीक्षण प्रणाली की सहायता से, साइनसोइडल, यादृच्छिक, अनुनाद खोज और निवास, शास्त्रीय झटके और सड़क मॉडल आदि का अनुकरण किया जा सकता है। यह उत्पाद गुणवत्ता आश्वासन, नए उत्पाद अनुसंधान और विकास के लिए आवश्यक है।
EV श्रृंखला के विद्युत चुम्बकीय कंपन परीक्षण प्रणाली को विशेष रूप से लंबे समय तक संचालन की आवश्यकता को पूरा करने के लिए डिज़ाइन किया गया है। कंपन प्रतिरोधी आधार की स्थापना से ऊर्ध्वाधर और क्षैतिज कंपन प्राप्त किए जा सकते हैं। मानक प्लेटफ़ॉर्म उच्च दक्षता वाले एयरबैग शॉक आइसोलेशन डिवाइस से लैस है, ताकि इमारत में प्रेषित कंपन को कम किया जा सके। अधिकांश मामलों में अतिरिक्त नींव की आवश्यकता नहीं होती है।
कंपन परीक्षण प्रणाली का एक पूरा सेट शेकर, पावर एम्पलीफायर और कंपन मापने और नियंत्रण प्रणाली से बना है, जो प्रासंगिक राष्ट्रीय और अंतर्राष्ट्रीय मानकों (जैसे: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, आदि) के अनुसार उत्पाद गुणवत्ता निरीक्षण स्थापित करने के लिए तकनीकी सहायता प्रदान करता है।
कंपन परीक्षण उपकरणविशेष विवरण:
| शेकर विनिर्देश A50T44 | |
| पीक साइन (Pk) | 6000Kg.f पीक (60KN) |
| यादृच्छिक (RMS) | 6000Kg.f r.ms (60KN) @ISO5344 |
| शॉक (Pk) | 12000Kg.f पीक (120KN) @6ms |
| उपयोग करने योग्य आवृत्ति | 1～2700Hz |
| अधिकतम विस्थापन (p-p) | 76mm (3 इंच)अंतराल,64mm (2.5 इंच) निरंतर |
| अधिकतम वेग | 2.0m/s |
| अधिकतम त्वरण | 100G (980 m/s2) |
| ऊर्ध्वाधर भार समर्थन | 500 किलो (2000 किलो एक वैकल्पिक है) |
|
बॉडी सस्पेंशन नेचुरल आवृत्ति (थ्रस्ट एक्सिस) |
2.5 हर्ट्ज से कम |
| आर्मेचर व्यास | Ф440 मिमी |
| आर्मेचर वजन | 60kg |
|
मूलभूत अनुनाद आवृत्ति (नंगे टेबल) |
2,100 हर्ट्ज (नाममात्र) +/- 5% |
|
भार लगाव बिंदु (मानक) |
16 स्टेनलेस स्टील M10 इंसर्ट |
| आवारा फ्लक्स घनत्व | ＜10गाउस |
| शेकर आयाम | 1680mmL×1180mmD×1350mmH |
| शेकर का वजन | लगभग 4700Kg |
अन्य मॉडल: EV203-EV260
| मॉडल | EV203 | EV206 | EV210 | EV220 | EV232 | EV240 | EV250 | EV260 |
| आवृत्ति रेंज(Hz) | 1－2500 | 1-3000 | 1-3000 | 1-3000 | 1-3000 | 2-2500 | 1-2500 | 1-2700 |
| अधिकतम बल(kg.f) | 300(2.94) | 600(5.88) | 1000(9.8) | 2200(21.56) | 3200(31.36) | 4000(39.2) | 5000(49) | 6000(58.8) |
| अधिकतम विस्थापन (mmp-p) |
40 | 50.8 | 50.8 | 50.8 | 50.8 | 50.8 | 50.8 | 50.8 |
| अधिकतम त्वरण(G) | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| अधिकतम वेग (cm/s) | 180 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| अधिकतम भार(kg) | 120 | 200 | 200 | 300 | 500 | 500 | 800 | 1000 |
| वाइब्रेटर मॉडल | VG300/40 | VG600/50 | VG1000/50 | VG2200/50 | VG3200/50 | VG4000/50 | VG5000/50 | VG6000/50 |
| आर्मेचर वजन(kg) | 3 | 6 | 10 | 22 | 32 | 40 | 50 | 50 |
| आर्मेचर व्यास.(मिमी) | ￠150 | ￠200 | ￠240 | ￠320 | ￠400 | ￠440 | ￠445 | ￠445 |
कंपन परीक्षण उपकरण मानकों को पूरा करें:
MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS आदि।
कंपन परीक्षण उपकरण के लागू उद्योग:
ऑटोमोटिव इलेक्ट्रॉनिक्स डिवाइस, मोटरोमीटर असेंबली, ऑटोमोबाइल स्टोरेज बैटरी, ऑटोमोटिव इलेक्ट्रिक उपकरण, ऑटोमोटिव मोटर, पानी में घुलनशील डाइइलेक्ट्रिक बैटरी, सेफ्टी वाल्व, ऑटो एयर कंडीशनिंग कंप्रेसर आदि।
कंपन परीक्षण उपकरण की विशेषताएं:
| पूर्व-बिक्री सेवा |
| तकनीकी सलाहकार: परीक्षण विधि, प्रयोगशाला योजना और सलाह |
| उपकरण चयन:प्रकार-चयन योजना,FAQ |
| उत्पाद परीक्षण योजना |
| बिक्री सेवा |
| ग्राहक संचार, प्रगति संचार |
| स्थापना से पहले, हम तैयारी, उपकरण डिबगिंग, उपकरण कमीशनिंग का मार्गदर्शन प्रदान करेंगे |
| यदि आवश्यकता हो तो माप के साथ सहयोग करेंतीसरे पक्ष का सत्यापन |
| बिक्री के बाद सेवा |
| गुणवत्ता आश्वासन अवधिएक वर्ष, आजीवन रखरखाव. |
| तकनीकी मार्गदर्शन |
| कॉल मिलने के 2 घंटे के भीतर प्रतिक्रिया। |
| स्वीकार करेंOEM, डिजाइन सेवा,खरीदार लेबल |
विस्तृत चित्र:
