उत्पाद विवरण:
|
| नाम: | JIS D1601-1995 मानकों के साथ ऑटोमोटिव पार्ट्स के लिए यादृच्छिक कंपन परीक्षण प्रणाली | ज्या: | 2000 किग्रा.एफ(20kN) |
|---|---|---|---|
| शॉक फ्रोस: | 4000 किग्रा.एफ(40kN) | विस्थापन: | 100 मिमी |
| अधिकतम त्वरण: | 90 ग्राम | पेलोड: | 500 किलो |
| आवृत्ति: | 2-3000Hz | ||
| प्रमुखता देना: | यादृच्छिक कंपन परीक्षण प्रणाली ऑटोमोटिव पार्ट्स,कंपन परीक्षण प्रणाली JIS D1601-1995,मानकों के साथ ऑटोमोटिव कंपन परीक्षक |
||
JIS D1601-1995 मानकों के साथ ऑटोमोबाइल भागों के लिए यादृच्छिक कंपन परीक्षण प्रणाली
यादृच्छिक कंपन परीक्षण प्रणाली विनिर्देश:
|
मॉडल
|
EV103
|
EV203
|
EV106
|
EV206
|
EV210
|
EV220
|
|
आवृत्ति ((Hz)
|
2-4000
|
2-2500
|
२-३०००
|
२-३०००
|
२-३०००
|
2-2500
|
|
अधिकतम बाहर निकलने वाला बल ((kg.f)
|
300
|
300
|
600
|
600
|
1000
|
2000
|
|
अधिकतम विस्थापन
(एमएमपी-पी)
|
25
|
38
|
25
|
50
|
50
|
50
|
|
अधिकतम त्वरण (g)
|
100
|
100
|
100
|
100
|
100
|
100
|
|
अधिकतम वेग ((cm/s)
|
200
|
120
|
180
|
200
|
200
|
200
|
|
उपयोगी भार ((किलो)
|
110
|
120
|
200
|
200
|
300
|
400
|
|
कवच द्रव्यमान ((kg)
|
3
|
3
|
6
|
6
|
10
|
20
|
|
आर्मर व्यास ((मिमी)
|
φ150
|
φ150
|
φ200
|
φ200
|
φ240
|
φ320
|
|
शीतलन विधि
|
मजबूर हवा ठंडा
|
|||||
|
कंपन जनरेटर वजन ((kg)
|
460
|
460
|
720
|
920
|
1100
|
1600
|
|
कंपन जनरेटर आयाम L*W*H(MM
|
750*560*670
|
750*555*670
|
800*600*710
|
800*600*710
|
845*685*840
|
1200*870*1100
|
|
शक्ति प्रवर्धक
|
एम्प3k
|
एम्प3k
|
एम्प6k
|
एम्प6k
|
एम्प12k
|
एम्प22k
|
|
शीतलन विधि
|
मजबूर हवा ठंडा
|
|||||
|
पावर एम्पलीफायर वजन ((kg)
|
250
|
250
|
320
|
320
|
350
|
500
|
|
पावर एम्पलीफायर आयाम L*W*H(MM)
|
800*550*1250
|
|||||
|
उपयोगिता आवश्यकताएं
|
3-चरण AC380V ± 10% 50Hz
|
|||||
|
कुल क्षमता ((KW)
|
8
|
9
|
18
|
20
|
25
|
35
|
कंपन परीक्षण वास्तविक वातावरण में इसकी प्रतिक्रिया का निरीक्षण करने के लिए किसी भाग या उपकरण को उत्तेजित या झटका देने की एक प्रक्रिया है। कंपन परीक्षण को कई क्षेत्रों में व्यापक रूप से लागू किया जाता है, जिसमें सर्किट बोर्ड,विमान, जहाज, रॉकेट, मिसाइल, ऑटोमोबाइल, घरेलू उपकरण और अन्य औद्योगिक उत्पाद।
लैबटोन आपको पूरे कंपन और परीक्षण प्रस्ताव की पेशकश कर सकता है, और आपको जीबी, जीजेबी, यूएल, जेआईएस सहित राष्ट्रीय और अंतर्राष्ट्रीय मानकों के अनुसार उत्पादों के गुणवत्ता प्रमाण पत्र प्रदान कर सकता है,डीआईएन, आईएसओ, बीएस, एमआईएल, आईईसी और एएसटीएम मानक।
वाइब्रेटर का प्रकार चयन सूत्र और वाइब्रेशन शेकर का संरचनात्मक आरेख
1 आपकी कंपनी द्वारा प्रदान की गई परीक्षण स्थितियां;
2 परीक्षण के प्रकारः साइन स्वीप; यादृच्छिक;
3 आवृत्ति प्रतिक्रिया रेंजः 2 से 3000 हर्ट्ज
4 सूत्र: A(g) = ((2πf) 2Dcm/980 ∆A=0.002DmmF2 D=A/0.002F2
F=M(kg) ×A(g)
1) मजबूत निलंबन प्रणाली और रैखिक गति मार्गदर्शन, मजबूत सहन क्षमता, अच्छे मार्गदर्शन कार्य, उच्च स्थिरता।
2) उच्च स्थैतिक कठोरता और कम गतिशील कठोरता के साथ लोड सेंटर एयरबैग, मजबूत वहन क्षमता, आयाम भिन्नता पर सही प्रदर्शन।
3) उच्च दक्षता डी वर्ग बिजली स्विच, 3-सिग्मा पीक वर्तमान, कम बिजली की खपत और न्यूनतम सामंजस्य विकृति।
4) सुरक्षा इंटरलॉक के साथ त्वरित स्व-निदान, उच्च सुरक्षा विश्वसनीयता
5) अतिरिक्त नींव की आवश्यकता के बिना कंपन मंच के लिए एयरबैग सदमे से अलग उपकरण, कंपन तरंग का सही पुनरुत्पादन और कंपन पारगम्यता में कमी
विभिन्न अनुप्रयोगों के लिए क्षैतिज और ऊर्ध्वाधर विस्तार प्लेटफार्म
7) नियंत्रक का सरल संचालन
ग्राहक सेवा
पूर्व-बिक्रीः
बिक्री मेंः
बिक्री के बाद सेवा:

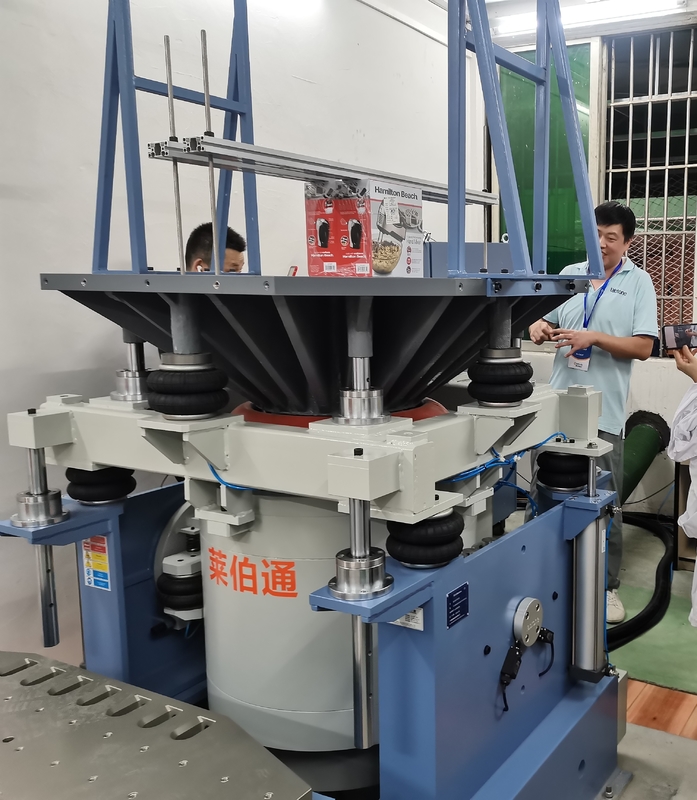

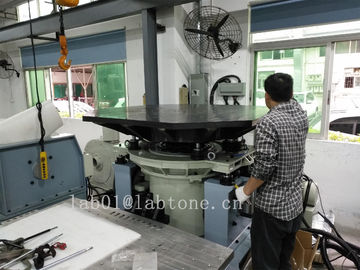

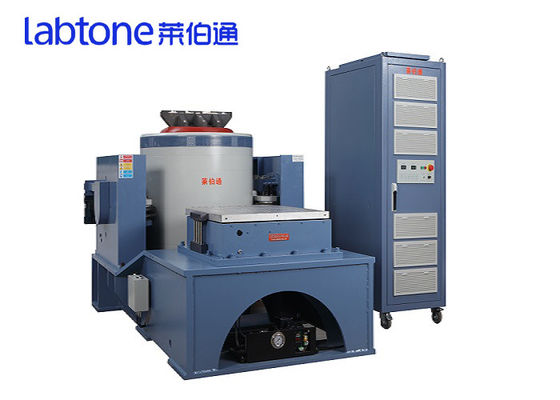

यादृच्छिक कंपन परीक्षण प्रणाली चित्रः
