उत्पाद विवरण:
|
| नाम: | रैंडम वाइब्रेशन टेस्ट सिस्टम MIL-Std-810F और MIL-Std-810G मानकों को पूरा करता है | ज्या: | 1000 किग्रा.एफ(10kN) |
|---|---|---|---|
| झटका: | 2000 किग्रा.एफ(20kN) | आयाम: | 51 मिमी |
| अधिकतम वेग: | 2.0M/S | शीतलन विधि: | हवा ठंडी करना |
| प्रमुखता देना: | MIL-Std-810F कंपन परीक्षण प्रणाली,MIL-Std-810G अनुरूप कंपन परीक्षक,यादृच्छिक कंपन परीक्षण प्रणाली |
||

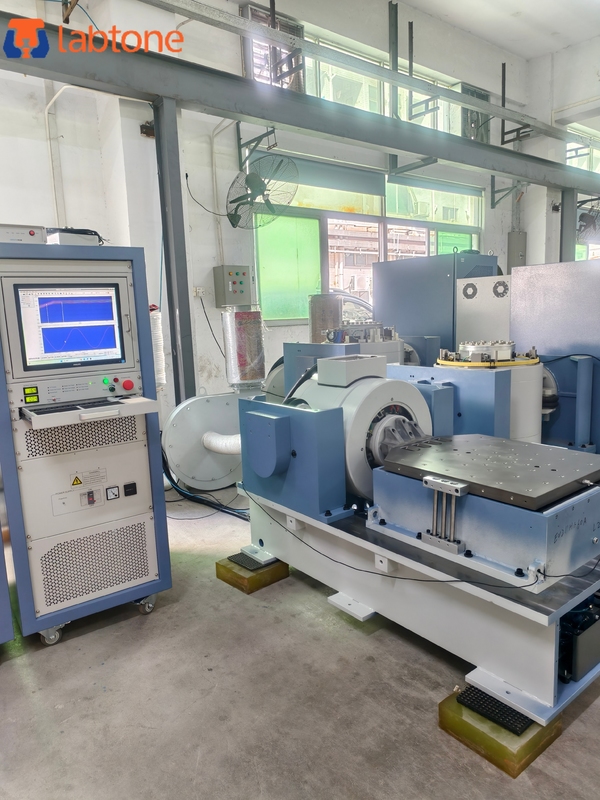

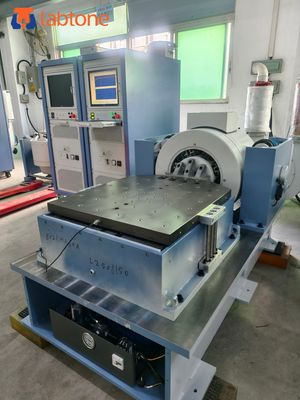

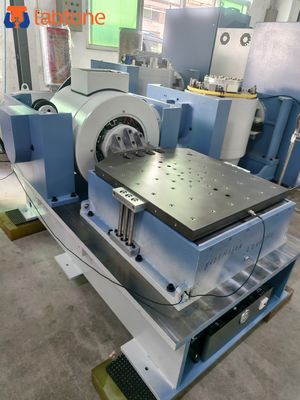

रैंडम वाइब्रेशन टेस्ट सिस्टम MIL-Std-810F और MIL-Std-810G मानकों को पूरा करता है
वाइब्रेशन टेस्ट सिस्टम विवरण
वाइब्रेशन परीक्षण प्रणाली का एक पूरा सेट शेकर, पावर एम्पलीफायर और वाइब्रेशन मापने वाली नियंत्रण प्रणाली से बना है, जो प्रासंगिक राष्ट्रीय और अंतर्राष्ट्रीय मानकों (जैसे MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, आदि) के अनुसार उत्पाद गुणवत्ता निरीक्षण स्थापित करने के लिए तकनीकी सहायता प्रदान करता है
वाइब्रेशन टेस्ट सिस्टम स्पेसिफिकेशन:
|
मॉडल
|
EV103
|
EV203
|
EV106
|
EV206
|
EV210
|
EV220
|
|
आवृत्ति(Hz)
|
2-4000
|
2-2500
|
2-3000
|
2-3000
|
2-3000
|
2-2500
|
|
अधिकतम उत्तेजित बल(kg.f)
|
300
|
300
|
600
|
600
|
1000
|
2000
|
|
अधिकतम विस्थापन
(mmp-p)
|
25
|
38
|
25
|
50
|
50
|
50
|
|
अधिकतम त्वरण(g)
|
100
|
100
|
100
|
100
|
100
|
100
|
|
अधिकतम वेग(cm/s)
|
200
|
120
|
180
|
200
|
200
|
200
|
|
पेलोड(kg)
|
110
|
120
|
200
|
200
|
300
|
400
|
|
आर्मेचर मास(kg)
|
3
|
3
|
6
|
6
|
10
|
20
|
|
आर्मेचर व्यास(mm)
|
φ150
|
φ150
|
φ200
|
φ200
|
φ240
|
φ320
|
|
शीतलन विधि
|
प्रेशर एयर कूलिंग
|
|||||
|
वाइब्रेशन जनरेटर वजन(kg)
|
460
|
460
|
720
|
920
|
1100
|
1600
|
|
वाइब्रेशन जनरेटर आयाम L*W*H(MM)
|
750*560*670
|
750*555*670
|
800*600*710
|
800*600*710
|
845*685*840
|
1200*870*1100
|
|
पावर एम्पलीफायर
|
Amp3k
|
Amp3k
|
Amp6k
|
Amp6k
|
Amp12k
|
Amp22k
|
|
शीतलन विधि
|
प्रेशर एयर कूलिंग
|
|||||
|
पावर एम्पलीफायर वजन(kg)
|
250
|
250
|
320
|
320
|
350
|
500
|
|
पावर एम्पलीफायर आयाम L*W*H(MM)
|
800*550*1250
|
|||||
|
उपयोगिता आवश्यकताएँ
|
3-फेज AC380V ±10% 50Hz
|
|||||
|
कुल क्षमता(KW)
|
8
|
9
|
18
|
20
|
25
|
35
|
| आइटम | कॉन्फ़िगरेशन | मात्रा |
| 1. | वाइब्रेशन शेकर | |
| VG1000-50 इलेक्ट्रोमैग्नेटिक वाइब्रेशन शेकर | 1 सेट | |
| BL-1000 कूलिंग ब्लोअर (साइलेंसर सहित) | 1 सेट | |
| आर्मेचर की स्वचालित सेंटरिंग प्रणाली | 1 सेट | |
| 2. | पावर एम्पलीफायर | |
| Amp12K डिजिटल स्विचिंग पावर एम्पलीफायर | 1 सेट | |
| सर्वो सुरक्षा प्रणाली | 1 सेट | |
| फाइल्ड पावर सप्लाई | 1 सेट | |
| 3. | डिजिटल वाइब्रेशन कंट्रोलर (एकीकृत इंस्ट्रूमेंट कैबिनेट) | |
| वाइब्रेशन कंट्रोलर | 1 सेट | |
| सिस्टम त्वरण सेंसर | 1 पीसी | |
| कंप्यूटर | 1 सेट | |
| कंट्रोल सॉफ़्टवेयर इंस्टॉलेशन सीडी | 1 सेट | |
| 4. | एक्सेसरीज़ | |
| कनेक्शन केबल और डक्ट होज़ | 1 सेट | |
| ऑपरेशन निर्देश, निरीक्षण रिपोर्ट, प्रमाण पत्र, रखरखाव मैनुअल, आदि। | 1 सेट | |
| रखरखाव उपकरण | 1 सेट | |
| मानक स्पेयर पार्ट्स | 1 सेट |
1) मजबूत सस्पेंशन सिस्टम और रैखिक गति मार्गदर्शन, मजबूत वहन क्षमता, अच्छी मार्गदर्शन कार्य, उच्च स्थिरता।
2) उच्च स्थैतिक कठोरता और कम गतिशील कठोरता के साथ लोड सेंटर एयरबैग, मजबूत वहन क्षमता, आयाम भिन्नता पर सही प्रदर्शन।
3) उच्च दक्षता वाली डी क्लास पावर स्विचिंग, 3-सिग्मा पीक करंट, कम बिजली की खपत और न्यूनतम हार्मोनिक विरूपण।
4) सुरक्षा इंटरलॉक के साथ त्वरित स्व-निदान, उच्च सुरक्षा विश्वसनीयता
5) वाइब्रेशन प्लेटफॉर्म के लिए एयरबैग शॉक आइसोलेशन डिवाइस बिना अतिरिक्त फाउंडेशन की आवश्यकता के, कंपन तरंग का सही प्रजनन और कंपन संचरण में कमी
6) विभिन्न अनुप्रयोगों के लिए क्षैतिज और ऊर्ध्वाधर विस्तार प्लेटफॉर्म
7) सरल नियंत्रक संचालन
* तकनीकी परामर्श: परीक्षण विधि, प्रयोगशाला योजना और सुझाव।
* उपकरण चयन: चयन योजना, अक्सर पूछे जाने वाले प्रश्न।
* हमारे कारखाने को देखें।
* मशीन को स्थापित करने का तरीका प्रशिक्षण, मशीन का उपयोग करने का तरीका प्रशिक्षण।
* इंजीनियर मशीनरी को विदेशों में सेवा देने के लिए उपलब्ध हैं।
कार्यशाला:
