उत्पाद विवरण:
|
| साइन फोर्स: | 2400 किग्रा.एफ(24kN) | यादृच्छिक बल: | 2200 किग्रा.एफ(22kN) |
|---|---|---|---|
| शॉक फ्रोस: | 4400किग्रा.एफ(44kN) | विस्थापन: | 51 मिमी |
| अधिकतम त्वरण: | 100 ग्राम | पेलोड: | 400 किलो |
| अधिकतम वेग: | 2.0 m/s | नाम: | 22kN इलेक्ट्रोडायनामिक वाइब्रेशन शेकर सिस्टम IEC60068-2-27 के अनुरूपः2008 |
| प्रमुखता देना: | 22KN इलेक्ट्रोडायनामिक वाइब्रेशन शेकर,कंपन परीक्षण प्रणाली IEC60068-2-27,वारंटी के साथ इलेक्ट्रोडायनामिक शेकर |
||
एक कंपन परीक्षण प्रणाली में चार प्रमुख घटक होते हैं (चित्र A-1 में दिखाया गया है):
| मद | विन्यास | मात्रा |
| 1) | वाइब्रेशन शेकर | |
| A20S34 शेकर (न्यूमेटिक सेंटरिंग कंट्रोलर सहित) | 1 सेट | |
| B752S ब्लोअर (साइलेंसर और डक्ट सहित) | 1 सेट | |
| हेड एक्सपेंडर VT80CM | 1 सेट | |
| क्षैतिज स्लिप टेबल HG80M | 1 सेट | |
| 2) | पावर एम्पलीफायर | |
| LA20K पावर एम्पलीफायर (फील्ड पावर सप्लाई सहित) | 1 सेट | |
| 3) |
वाइब्रेशन कंट्रोलर-VCS-02 (हार्डवेयर और कंट्रोल फंक्शन प्रोग्राम सॉफ़्टवेयर CDS सहित |
|
| एक्सेलेरोमीटर (लंबाई 7 मीटर कम शोर BNC-M5 केबल सहित) | 2 सेट | |
| कंप्यूटर(कीबोर्ड, माउस और मॉनिटर सहित) | 0 सेट | |
| 4) |
दस्तावेज़ीकरण ऑपरेशन मैनुअल, पैकिंग सूची |
1 सेट |
| 5) | एक्सेसरीज | |
| रखरखाव उपकरण | 1 सेट | |
| मानक स्पेयर पार्ट्स | 1 सेट |
| शेकर विनिर्देश | |
| पीक साइन (पीक) | 2400Kg.f पीक (24KN) |
| रैंडम (RMS) | 2200Kg.f rms (22KN) @ISO5344 |
| शॉक (पीक) | 4400Kg.f पीक (44KN) @6ms |
| उपयोगी आवृत्ति | DC～3000Hz |
| अधिकतम विस्थापन (p-p) | 51mm (2 इंच) |
| अधिकतम वेग | 2m/s |
| अधिकतम त्वरण | साइन: 100g (980 m/s2)；रैंडम: 60g (588 m/s2) |
| ऊर्ध्वाधर भार समर्थन | 400 किलो |
|
बॉडी सस्पेंशन नेचुरल आवृत्ति (थ्रस्ट एक्सिस) |
2.5 हर्ट्ज से कम |
| आर्मेचर व्यास | Ф340 मिमी |
| आर्मेचर वजन | लगभग 24 किलो |
|
मूल अनुनाद आवृत्ति (बेयर टेबल) |
2,600 हर्ट्ज (नाममात्र) +/- 5% |
|
भार लगाव बिंदु (मानक) |
21 स्टेनलेस स्टील M10 इंसर्ट |
| आवारा फ्लक्स घनत्व | ＜10गाउस |
| अनुमेय आंशिक बल | 500.N.M |
| शेकर आयाम | 1190mmL×860mmD×1060mmH |
| पावर एम्पलीफायर विनिर्देशLA20K | |
| रेटेड आउटपुट क्षमता | 22KVA |
| सिग्नल टू नॉइज़ अनुपात | 65 डीबी से अधिक |
| एम्पलीफायर दक्षता | 90% से अधिक |
| एम्पलीफायर समग्र आयाम | 650mmL×920mmD×1780mmH |
1) मजबूत सस्पेंशन सिस्टम और रैखिक गति मार्गदर्शन, मजबूत वहन क्षमता, अच्छा मार्गदर्शन कार्य, उच्च स्थिरता।
2) उच्च स्थैतिक कठोरता और कम गतिशील कठोरता के साथ लोड सेंटर एयरबैग, मजबूत वहन क्षमता, आयाम भिन्नता पर उत्तम प्रदर्शन।
3) उच्च दक्षता डी क्लास पावर स्विचिंग, 3-सिग्मा पीक करंट, कम बिजली की खपत और न्यूनतम हार्मोनिक विरूपण।
4) सुरक्षा इंटरलॉक के साथ त्वरित स्व-निदान, उच्च सुरक्षा विश्वसनीयता
5) कंपन प्लेटफॉर्म के लिए एयरबैग शॉक आइसोलेशन डिवाइस बिना किसी अतिरिक्त नींव की आवश्यकता के, कंपन तरंग का उत्तम प्रजनन और कंपन संचरण में कमी
6) विभिन्न अनुप्रयोगों के लिए क्षैतिज और ऊर्ध्वाधर विस्तार प्लेटफॉर्म
7) सरल नियंत्रक संचालन
ग्राहक सेवाएं
प्रीसेल्स:
इन-सेल्स:
बिक्री के बाद:

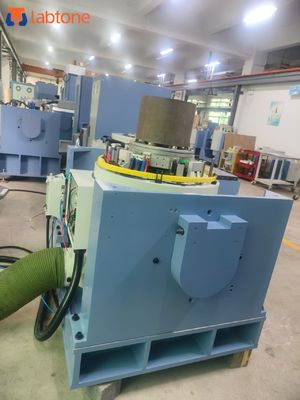

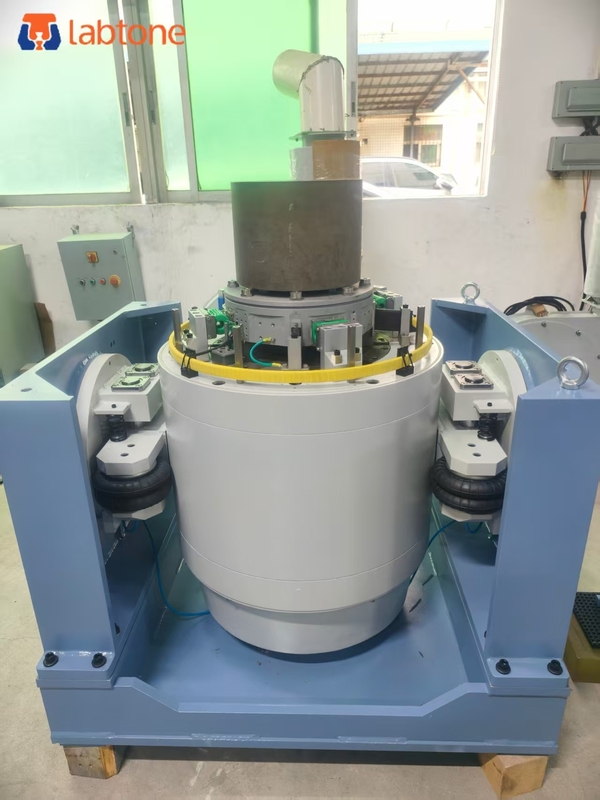

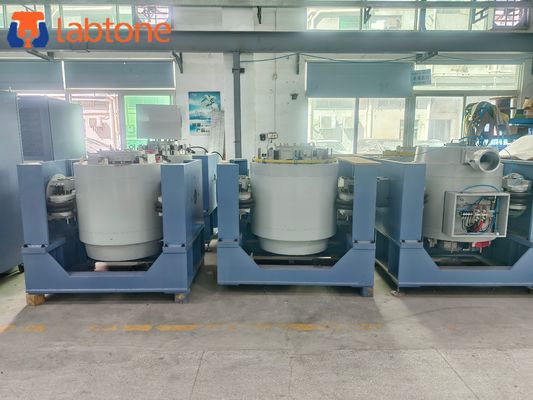

विस्तृत छवियां:
