उत्पाद विवरण:
|
| नाम: | एएसटीएम डी999-01 मानक बैटरी कंपन परीक्षण प्रणाली: साइन, रैंडम, शॉक टेस्ट | ज्या: | 1100 किग्रा.एफ(10kN) |
|---|---|---|---|
| झटका: | 2200 किग्रा.एफ(22kN) | आयाम: | 51 मिमी |
| अधिकतम वेग: | 2.0M/S | शीतलन विधि: | हवा ठंडी करना |
| प्रमुखता से दिखाना:: | 1 3000 हर्ट्ज कंपन परीक्षण प्रणाली, अत्यधिक सटीक कंपन परीक्षण प्रणाली, 2 चैनल इनपुट कंपन परीक्षण प्र | ||
| प्रमुखता देना: | ASTM D999-01 कंपन परीक्षण प्रणाली,बैटरी कंपन परीक्षण उपकरण,सीनस रैंडम शॉक टेस्ट सिस्टम |
||

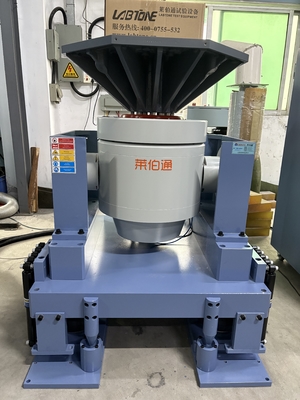

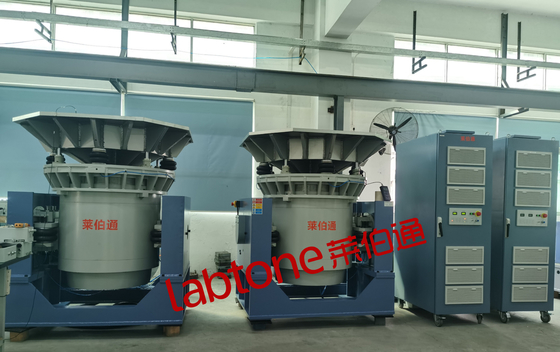

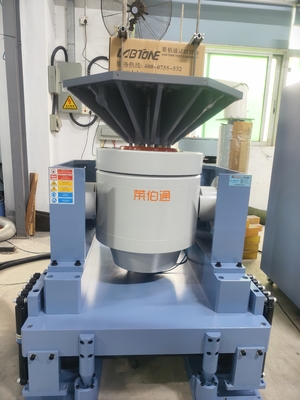

कंपन परीक्षण प्रणाली विवरण
कंपन परीक्षण प्रणाली का एक पूरा सेट शेकर, पावर एम्पलीफायर और कंपन माप नियंत्रण प्रणाली से बना है।प्रासंगिक राष्ट्रीय और अंतर्राष्ट्रीय मानकों (जैसे MIL-STD) के अनुसार, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, आदि) उत्पाद गुणवत्ता निरीक्षण की स्थापना के लिए तकनीकी सहायता प्रदान करने के लिए
| पद | विन्यास | Qty. |
| ए | वाइब्रेशन शेकर | |
| A11S24 शेकर ((न्यूमेटिक सेंटरिंग कंट्रोलर सहित) | 1 सेट | |
| B402S ब्लोअर (साइलेंसर और डक्ट सहित) | 1 सेट | |
| क्षैतिज स्लिप टेबल HG50M | 1 सेट | |
| हेड एक्सपेंडर VT50CM | 1 सेट | |
| बी | शक्ति प्रवर्धक | |
| LA10K पावर एम्पलीफायर (फील्ड पावर सप्लाई सहित) | 1 सेट | |
| सी. |
कंपन नियंत्रक-वीसी-2 (हार्डवेयर और नियंत्रण कार्यों सहित कार्यक्रम सॉफ्टवेयर सीडीएस |
|
| एक्सेलेरोमीटर (लंबाई 7 मीटर कम शोर केबल BNC-M5 सहित) | 1 सेट | |
| कम्प्यूटर(कीबोर्ड, माउस और मॉनिटर सहित) | 0 सेट | |
| D |
प्रलेखन ऑपरेशन मैनुअल, परीक्षण रिपोर्ट, पैकिंग सूची |
1 सेट |
| ई | एसीसेसरी | |
| रखरखाव उपकरण | 1 सेट | |
| मानक स्पेयर पार्ट्स | 1 सेट |
| शेकर विनिर्देश | |
| पीक साइन (पीके) | 1100 किलोग्राम.एफ. चोटी (11KN) |
| यादृच्छिक (आरएमएस) | 1100Kg.f rms (11KN) @ISO5344 |
| शॉक (Pk) | 2200Kg.f चोटी (22KN) @6ms |
| प्रयोग करने योग्य आवृत्ति | डीसी 3300 हर्ट्ज |
| अधिकतम विस्थापन (पी-पी) | 51 मिमी (2 इंच) |
| अधिकतम वेग | 2m/s |
| अधिकतम त्वरण | साइनस:100g (980 m/s)2);रैंडम: 60G (588 m/s)2) |
| ऊर्ध्वाधर भार समर्थन | 300 किलोग्राम @ 0.7 एमपीए |
|
शरीर निलंबन प्राकृतिक आवृत्ति (थ्रस्ट एक्सिस) |
2.5 हर्ट्ज से कम |
| आर्मर व्यास | Ф240 मिमी |
| आर्मर वजन | 11 किलो |
|
मौलिक प्रतिध्वनि आवृत्ति (खाली तालिका) |
2,600 हर्ट्ज (नाम) +/- 5% |
|
लोड लगाव अंक (मानक) |
16 स्टेनलेस स्टील M10 सम्मिलन |
| भटकता हुआ प्रवाह घनत्व | <10 गाउस |
| शेकर के आयाम | 885x745x785 मिमी |
| शेकर का वजन | 1300 किलो |
| पावर एम्पलीफायर विनिर्देशLA10K | |
| नामित उत्पादन क्षमता | 10 केवीए |
| संकेत से शोर अनुपात | 65 डीबी से अधिक |
| एम्पलीफायर दक्षता | 90% से अधिक |
| एम्पलीफायर का कुल आयाम | 615mmL × 920mmD × 1520mmH |
1) कठोर निलंबन प्रणाली और रैखिक गति मार्गदर्शन, मजबूत सहन क्षमता, अच्छे मार्गदर्शन कार्य, उच्च स्थिरता।
2) उच्च स्थैतिक कठोरता और कम गतिशील कठोरता के साथ लोड सेंटर एयरबैग, मजबूत वहन क्षमता, आयाम भिन्नता पर सही प्रदर्शन।
3) उच्च दक्षता डी वर्ग बिजली स्विच, 3-सिग्मा पीक वर्तमान, कम बिजली की खपत, और न्यूनतम सामंजस्य विकृति।
4) सुरक्षा इंटरलॉक के साथ त्वरित स्व-निदान, उच्च सुरक्षा विश्वसनीयता
5) अतिरिक्त नींव की आवश्यकता के बिना कंपन मंच के लिए एयरबैग सदमे से अलग उपकरण, कंपन तरंग का सही पुनरुत्पादन और कंपन पारगम्यता में कमी
विभिन्न अनुप्रयोगों के लिए क्षैतिज और ऊर्ध्वाधर विस्तार प्लेटफार्म
7) नियंत्रक का सरल संचालन
* तकनीकी परामर्श: परीक्षण विधि, प्रयोगशाला योजना और सुझाव।
* उपकरण का चयन: चयन योजना, FAQ.
* हमारी फैक्ट्री देखें।
* मशीन की स्थापना, मशीन के उपयोग के बारे में प्रशिक्षण।
* विदेशों में मशीनरी की सेवा के लिए उपलब्ध इंजीनियर।
तैयार मशीन:
