उत्पाद विवरण:
|
| साइन फोर्स:: | 3200kg.f (32kN) | शॉक फोर्स:: | 6400किग्रा.एफ (64KN) |
|---|---|---|---|
| यादृच्छिक बल:: | 3200kg.f (32kN) | अधिकतम वेग:: | 2.0M/S |
| विस्थापन:: | 51 मिमी | पेलोड:: | 400 किलो |
| प्रमुखता से दिखाना:: | आईएसटीए रैंडम कंपन परीक्षण मशीन, सॉफ्टवेयर साइन के साथ कंपन परीक्षण मशीन, शॉक के साथ कंपन परीक्षण उप | ||
| प्रमुखता देना: | आई.एस.टी.ए. यादृच्छिक कंपन परीक्षण मशीन,सॉफ्टवेयर के साथ कंपन परीक्षण प्रणाली,साइन यादृच्छिक झटके परीक्षण उपकरण |
||

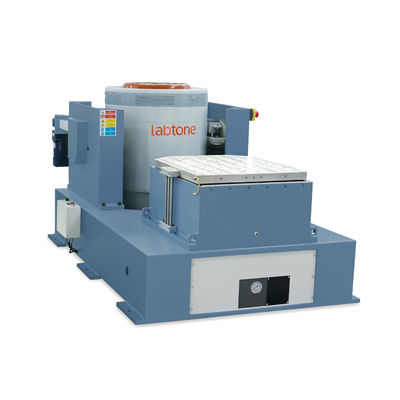

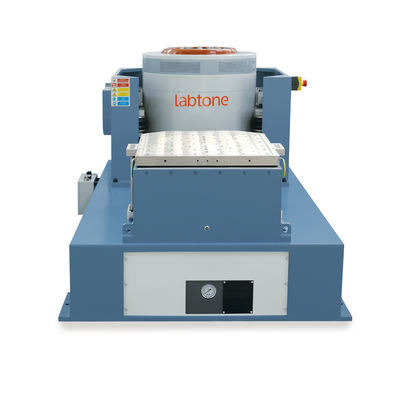

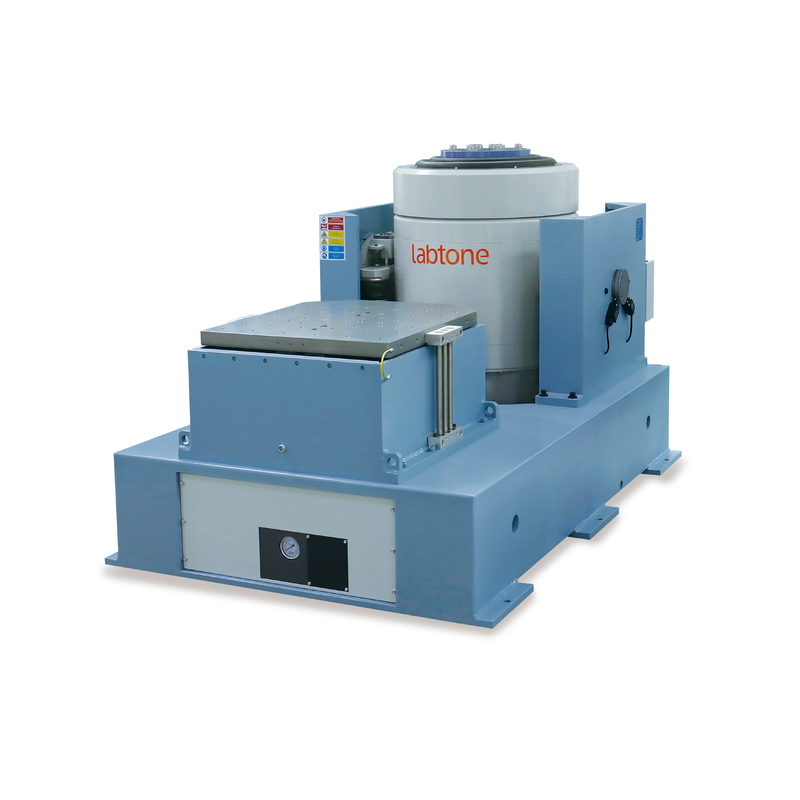

कंपन परीक्षण प्रणाली विवरण
एक संपूर्ण कंपन परीक्षण प्रणाली शेकर, पावर एम्पलीफायर और कंपन मापने वाली नियंत्रण प्रणाली से बनी है, जो प्रासंगिक राष्ट्रीय और अंतर्राष्ट्रीय मानकों (जैसे MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, आदि) के अनुसार उत्पाद गुणवत्ता निरीक्षण स्थापित करने के लिए तकनीकी सहायता प्रदान करती है
| मद | विन्यास | मात्रा |
| ए | कंपन शेकर | |
| A11S24 शेकर ((न्यूमेटिक सेंटरिंग कंट्रोलर सहित) | 1 सेट | |
| B402S ब्लोअर (साइलेंसर और डक्ट सहित) | 1 सेट | |
| क्षैतिज स्लिप टेबल HG50M | 1 सेट | |
| हेड एक्सपेंडर VT50CM | 1 सेट | |
| बी | पावर एम्पलीफायर | |
| LA10K पावर एम्पलीफायर (फील्ड पावर सप्लाई सहित) | 1 सेट | |
| सी. |
कंपन नियंत्रक-वीसीएस-2 (हार्डवेयर और नियंत्रण फ़ंक्शंस प्रोग्राम सॉफ़्टवेयर सीडीएस सहित |
|
| एक्सेलेरोमीटर (लंबाई 7 मीटर कम शोर BNC-M5 केबल सहित) | 1 सेट | |
| कंप्यूटर(कीबोर्ड, माउस और मॉनिटर सहित) | 0 सेट | |
| डी |
दस्तावेज़ीकरण ऑपरेशन मैनुअल, टेस्ट रिपोर्ट, पैकिंग सूची |
1 सेट |
| ई | एसेसरीज | |
| रखरखाव उपकरण | 1 सेट | |
| मानक स्पेयर पार्ट्स | 1 सेट |
विशेषताएँ
| शेकर विनिर्देश A30F44 | |
| पीक साइन (पीके) | 3200Kg.f (32KN) |
| रैंडम (RMS) | 3200Kg.f (32KN) @ISO5344 |
| शॉक (पीके) | 6400Kg.f (64KN) @6ms |
| उपयोग करने योग्य आवृत्ति | 1～3000Hz |
| अधिकतम विस्थापन (पी-पी) | 100 मिमी |
| अधिकतम वेग | 2m/s |
| अधिकतम त्वरण | 85G (833 m/s²) |
| ऊर्ध्वाधर भार समर्थन | 500 किग्रा |
|
बॉडी सस्पेंशन नेचुरल आवृत्ति (थ्रस्ट एक्सिस) |
2.5 हर्ट्ज से कम |
| आर्मेचर व्यास | Ф440 मिमी |
| आर्मेचर वजन | 32 किग्रा |
|
मूल अनुनाद आवृत्ति (बेयर टेबल) |
2,500 हर्ट्ज (नाममात्र) +/- 5% |
| आर्मेचर फुट-पॉइंट M10 | 16pcs PCD 200/400mm |
| आवारा फ्लक्स घनत्व | ＜10गाउस |
| अनुमेय आंशिक बल | 500.N.M |
| समग्र आयाम | 1270L×1000D×1230H मिमी |
| कुल वजन | लगभग 2000Kg |
| पावर एम्पलीफायर विनिर्देश LA30K | |
| रेटेड आउटपुट क्षमता | 30 केवीए (120Vrms/300Arms) |
| सिग्नल टू नॉइज़ रेशियो | >65 डीबी |
| एम्पलीफायर दक्षता | > 90% |
| इंटरलॉक सुरक्षा | 600L×900D×1750H मिमी |
| रेटेड आउटपुट क्षमता | 490Kg |
| इंटरलॉक सुरक्षा | ●शेकर ओवर ट्रैवल ●शेकर ओवर टेम्प ●शेकर एयर प्रेशर ●शेकर ऑयल प्रेशर ●शेकर ई स्टॉप ●एम्पलीफायर ई स्टॉप ●ट्रांसफॉर्मर ओवर टेम्प ●UART पावर ●PM ओवर टेम्प ●PM ओवर करंट ●PM ड्राइव पावर ●इनपुट अंडर वोल्टेज ●इनपुट ओवर वोल्टेज ●आउटपुट ओवर वोल्टेज ●आउटपुट ओवर करंट ●कूलिंग फैन ●पावर ओवर टेम्प ●लॉजिक फॉल्ट |
आकार (मिमी): 300 x 300-1500x1500
सामग्री:एल्यूमीनियम /मैग्नीशियम
विस्तार प्लेटफ़ॉर्म आर्मेचर के लिए विस्तार प्रदान करने के लिए मैग्नीशियम मिश्र धातु से बना है। उचित और वैज्ञानिक डिजाइन के साथ, प्लेटफ़ॉर्म 2 kHz की परीक्षण आवृत्ति प्राप्त कर सकता है। विशिष्ट माइक्रोस्ट्रक्चर उचित कंपन डंपिंग प्रदान करता है, और उच्च आवृत्ति अनुनाद के प्रवर्धन कारक को कम करता है।
सामग्री:एल्यूमीनियम /मैग्नीशियम
ग्राहक की वास्तविक मांग के अनुसार, हम विभिन्न आकृतियों के फिक्सचर की पेशकश कर सकते हैं, जैसे त्रि-आयामी वर्ग, एल, और टी आकार।
* तकनीकी परामर्श: परीक्षण विधि, प्रयोगशाला योजना और सुझाव।
* उपकरण चयन: चयन योजना, अक्सर पूछे जाने वाले प्रश्न।
* हमारे कारखाने को देखें।
* मशीन स्थापित करने का तरीका प्रशिक्षण, मशीन का उपयोग करने का तरीका प्रशिक्षण।
* इंजीनियर मशीनरी को विदेशों में सेवा देने के लिए उपलब्ध हैं।
