उत्पाद विवरण:
|
| साइन फोर्स:: | 2400 किग्रा.एफ(24kN) | शॉक फोर्स:: | 4400Kg.f शिखर (44KN) |
|---|---|---|---|
| यादृच्छिक बल:: | 2200 किग्रा.एफ आरएमएस (22KN) | अधिकतम वेग:: | 2.0M/S |
| विस्थापन:: | 51 मिमी | पेलोड:: | 400 किलो |
| प्रमुखता से दिखाना:: | कंपन परीक्षण उपकरण, इलेक्ट्रोडायनामिक कंपन शेकर प्रणाली, गतिशील परीक्षण उपकरण | ||
| प्रमुखता देना: | यादृच्छिक कंपन परीक्षण मशीन एयरोस्पेस,कंपन परीक्षण प्रणाली NASA-STD-7001A,वारंटी के साथ कंपन परीक्षण मशीन |
||

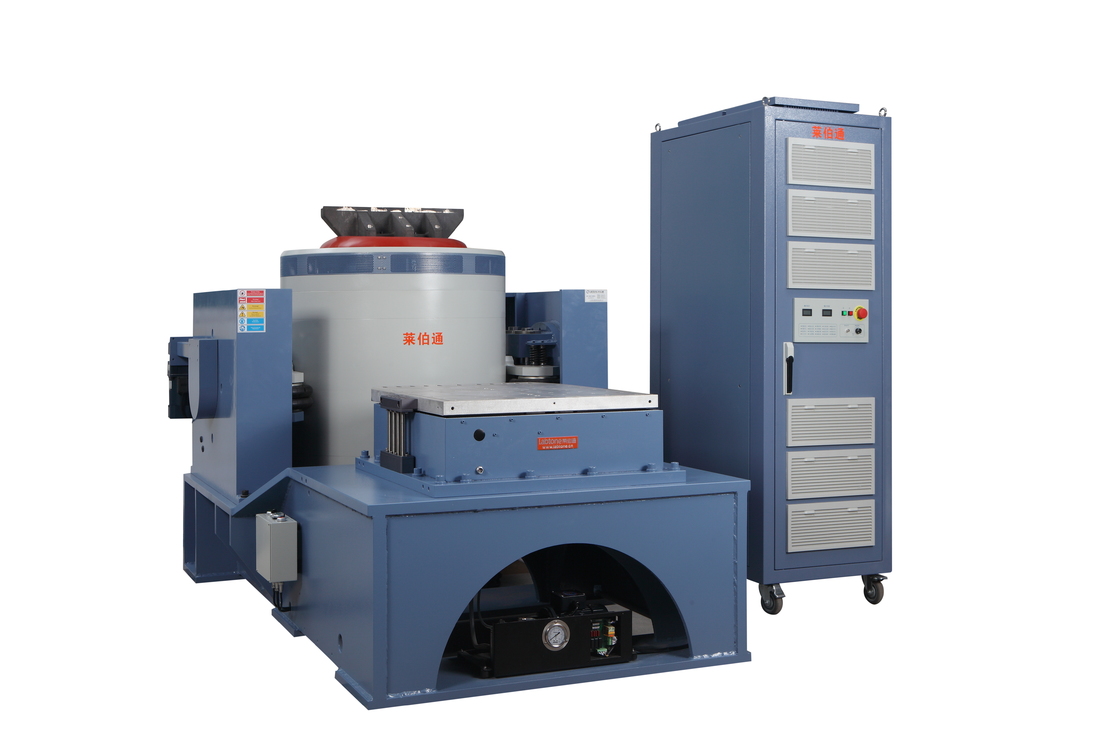

कंपन परीक्षण प्रणाली विवरण
कंपन परीक्षण प्रणाली का एक पूरा सेट शेकर, पावर एम्पलीफायर और कंपन माप नियंत्रण प्रणाली से बना है।प्रासंगिक राष्ट्रीय और अंतर्राष्ट्रीय मानकों (जैसे MIL-STD) के अनुसार, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, आदि) उत्पाद गुणवत्ता निरीक्षण की स्थापना के लिए तकनीकी सहायता प्रदान करने के लिए
| पद | विन्यास | Qty. |
| ए | वाइब्रेशन शेकर | |
| A11S24 शेकर ((न्यूमेटिक सेंटरिंग कंट्रोलर सहित) | 1 सेट | |
| B402S ब्लोअर (साइलेंसर और डक्ट सहित) | 1 सेट | |
| क्षैतिज स्लिप टेबल HG50M | 1 सेट | |
| हेड एक्सपेंडर VT50CM | 1 सेट | |
| बी | शक्ति प्रवर्धक | |
| LA10K पावर एम्पलीफायर (फील्ड पावर सप्लाई सहित) | 1 सेट | |
| सी. |
कंपन नियंत्रक-वीसी-2 (हार्डवेयर और नियंत्रण कार्यों सहित कार्यक्रम सॉफ्टवेयर सीडीएस |
|
| एक्सेलेरोमीटर (लंबाई 7 मीटर कम शोर केबल BNC-M5 सहित) | 1 सेट | |
| कम्प्यूटर(कीबोर्ड, माउस और मॉनिटर सहित) | 0 सेट | |
| D |
प्रलेखन ऑपरेशन मैनुअल, परीक्षण रिपोर्ट, पैकिंग सूची |
1 सेट |
| ई | एसीसेसरी | |
| रखरखाव उपकरण | 1 सेट | |
| मानक स्पेयर पार्ट्स | 1 सेट |
विशेषताएं
| शेकर विनिर्देशA20S34 | |
| पीक साइन (पीके) | 2400Kg.f चोटी (24KN) |
| यादृच्छिक (आरएमएस) | 2200Kg.f rms (22KN) @ISO5344 |
| शॉक (Pk) | 4400Kg.f चोटी (44KN) @6ms |
| प्रयोग करने योग्य आवृत्ति | डीसी ₹3000 हर्ट्ज |
| अधिकतम विस्थापन (पी-पी) | 51 मिमी (2 इंच) |
| अधिकतम वेग | 2m/s |
| अधिकतम त्वरण | साइनस:100g (980 m/s)2);रैंडम: 60g (588 m/s)2) |
| ऊर्ध्वाधर भार समर्थन | 300 किलो |
|
शरीर निलंबन प्राकृतिक आवृत्ति (थ्रस्ट एक्सिस) |
2.5 हर्ट्ज से कम |
| आर्मर व्यास | Ф340 मिमी |
| आर्मर वजन | लगभग 24 किलो |
|
मौलिक प्रतिध्वनि आवृत्ति (खाली तालिका) |
2,600 हर्ट्ज (नाम) +/- 5% |
|
लोड लगाव अंक (मानक) |
स्टेनलेस स्टील M10 सम्मिलन |
| भटकता हुआ प्रवाह घनत्व | <10 गाउस |
| अनुमत आंशिक बल | 500. एन. एम. |
| शेकर के आयाम | 1190mmL × 860mmD × 1060mmH |
| शेकर का वजन | लगभग 1900 किलो |
| पावर एम्पलीफायर विनिर्देशLए20KL | |
| नामित उत्पादन क्षमता | 22 केवीए |
| संकेत से शोर अनुपात | 65 डीबी से अधिक |
| एम्पलीफायर दक्षता | 90% से अधिक |
| एम्पलीफायर का कुल आयाम | 650mmL × 920mmD × 1780mmH |
आकार ((मिमी): 300 x 300-1500x1500
सामग्रीःएल्यूमीनियम/मैग्नीशियम

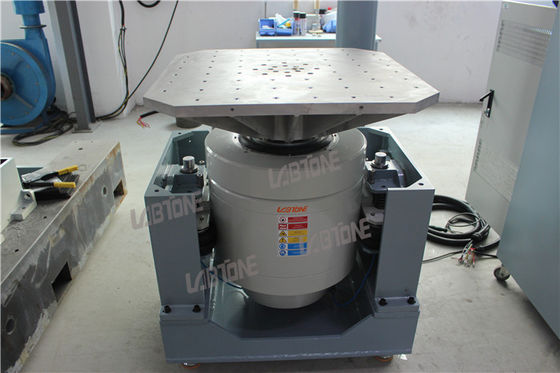

विस्तार मंच को मैग्नीशियम मिश्र धातु से बनाया गया है ताकि आर्मचर के लिए विस्तार प्रदान किया जा सके। उचित और वैज्ञानिक डिजाइन के साथ, मंच 2 kHz की परीक्षण आवृत्ति प्राप्त कर सकता है।विशिष्ट सूक्ष्म संरचना उचित कंपन शमन प्रदान करती है, और उच्च आवृत्ति अनुनाद के प्रवर्धन कारक को कम करता है।
सामग्रीःएल्यूमीनियम/मैग्नीशियम
ग्राहक की वास्तविक मांग के अनुसार, हम विभिन्न प्रकार के फिक्स्चर की पेशकश कर सकते हैं, जैसे तीन आयामी वर्ग, एल और टी आकार।
* तकनीकी परामर्श: परीक्षण विधि, प्रयोगशाला योजना और सुझाव।
* उपकरण का चयन: चयन योजना, FAQ.
* हमारी फैक्ट्री देखें।
* मशीन की स्थापना, मशीन के उपयोग के बारे में प्रशिक्षण।
* विदेशों में मशीनरी की सेवा के लिए उपलब्ध इंजीनियर।
चित्र विवरणः
