उत्पाद विवरण:
|
| साइन फोर्स:: | 2400 किग्रा.एफ(24kN) | शॉक फोर्स:: | 4400Kg.f शिखर (44KN) |
|---|---|---|---|
| यादृच्छिक बल:: | 2200 किग्रा.एफ आरएमएस (22KN) | अधिकतम वेग:: | 2.0M/S |
| विस्थापन:: | 51 मिमी | पेलोड:: | 400 किलो |
| प्रमुखता से दिखाना:: | कंपन परीक्षण उपकरण, इलेक्ट्रोडायनामिक कंपन शेकर प्रणाली, गतिशील परीक्षण उपकरण | ||
| प्रमुखता देना: | वायुयानों के लिए इलेक्ट्रोडायनामिक वाइब्रेशन शेकर,कंपन परीक्षण प्रणाली MIL-STD-810G,विमान भागों के कंपन परीक्षण के लिए शेकर |
||

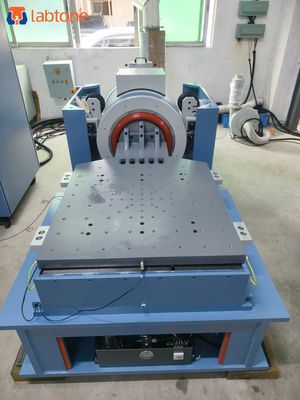

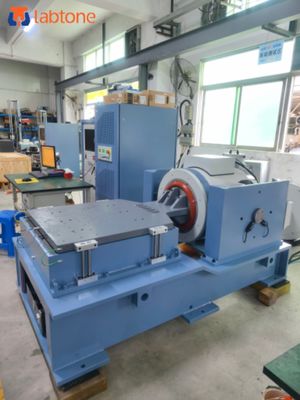

कंपन परीक्षण प्रणाली विवरण

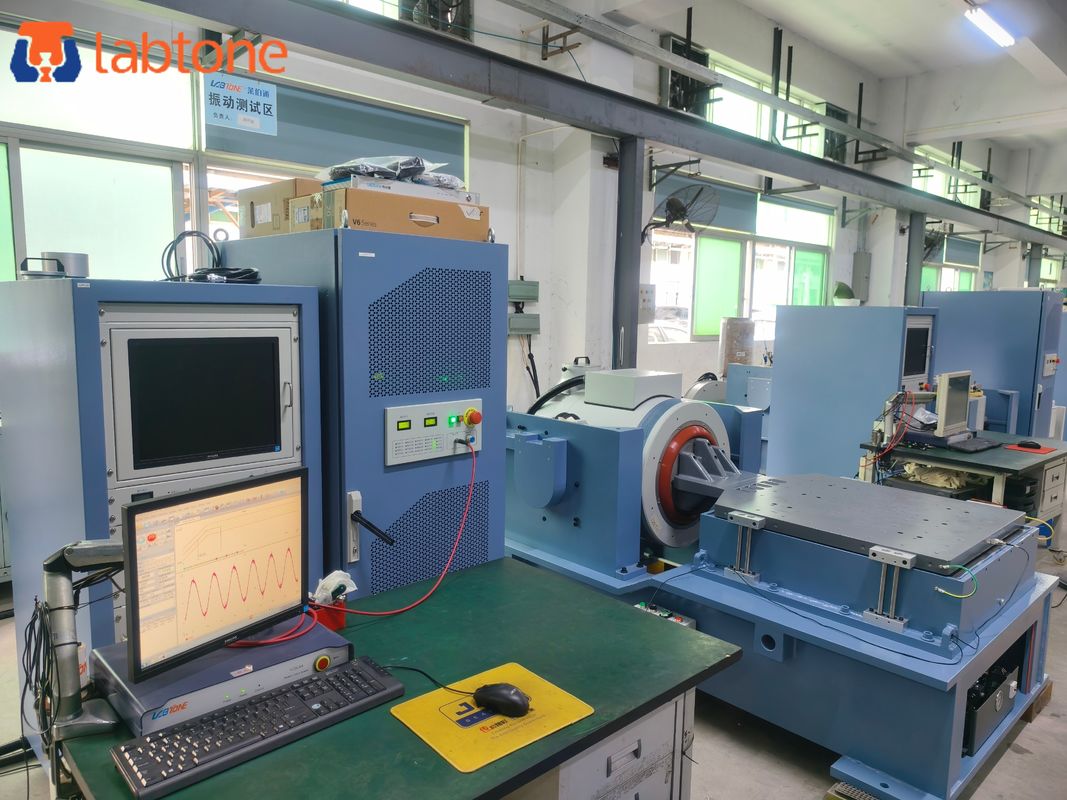

एक संपूर्ण कंपन परीक्षण प्रणाली में शेकर, पावर एम्पलीफायर और कंपन मापने और नियंत्रण प्रणाली शामिल हैं, जो प्रासंगिक राष्ट्रीय और अंतर्राष्ट्रीय मानकों (जैसे MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, आदि) के अनुसार उत्पाद गुणवत्ता निरीक्षण स्थापित करने के लिए तकनीकी सहायता प्रदान करते हैं
| मद | विन्यास | मात्रा |
| ए | कंपन शेकर | |
| ए11एस24 शेकर ((न्यूमेटिक सेंटरिंग कंट्रोलर सहित) | 1 सेट | |
| बी402एस ब्लोअर (साइलेंसर और डक्ट सहित) | 1 सेट | |
| क्षैतिज स्लिप टेबल एचजी50एम | 1 सेट | |
| हेड एक्सपेंडर वीटी50सीएम | 1 सेट | |
| बी | पावर एम्पलीफायर | |
| एलए10के पावर एम्पलीफायर (फील्ड पावर सप्लाई सहित) | 1 सेट | |
| सी |
कंपन नियंत्रक-वीसीएस-2 (हार्डवेयर और कंट्रोल फंक्शंस प्रोग्राम सॉफ्टवेयर सीडीएस सहित |
|
| एक्सेलेरोमीटर (लंबाई 7 मीटर कम शोर बीएनसी-एम5 केबल सहित) | 1 सेट | |
| कंप्यूटर(कीबोर्ड, माउस और मॉनिटर सहित) | 0 सेट | |
| डी |
दस्तावेज़ीकरण ऑपरेशन मैनुअल, टेस्ट रिपोर्ट, पैकिंग सूची |
1 सेट |
| ई | एसेसरीज | |
| रखरखाव उपकरण | 1 सेट | |
| मानक स्पेयर पार्ट्स | 1 सेट |
विशेषताएँ
| शेकर स्पेसिफिकेशनए20एस34 | |
| पीक साइन (पीके) | 2400Kg.f पीक (24KN) |
| रैंडम (आरएमएस) | 2200Kg.f rms (22KN) @ISO5344 |
| शॉक (पीके) | 4400Kg.f पीक (44KN) @6ms |
| उपयोग योग्य आवृत्ति | डीसी～3000Hz |
| अधिकतम विस्थापन (पी-पी) | 51 मिमी (2 इंच) |
| अधिकतम वेग | 2m/s |
| अधिकतम त्वरण | साइन: 100g (980 m/s2)；रैंडम: 60g (588 m/s2) |
| ऊर्ध्वाधर भार समर्थन | 300 किग्रा |
|
बॉडी सस्पेंशन नेचुरल आवृत्ति (थ्रस्ट एक्सिस) |
2.5 हर्ट्ज से कम |
| आर्मेचर व्यास | Ф340 मिमी |
| आर्मेचर वजन | लगभग 24 किग्रा |
|
मूल अनुनाद आवृत्ति (बेयर टेबल) |
2,600 हर्ट्ज (नाममात्र) +/- 5% |
|
लोड अटैचमेंट पॉइंट्स (मानक) |
21स्टेनलेस स्टील एम10 इंसर्ट |
| आवारा फ्लक्स घनत्व | ＜10गाउस |
| अनुमेय आंशिक बल | 500.N.M |
| शेकर आयाम | 1190mmL×860mmD×1060mmH |
| शेकर का वजन | लगभग 1900Kg |
| पावर एम्पलीफायर स्पेसिफिकेशनएलए20KL | |
| रेटेड आउटपुट क्षमता | 22KVA |
| सिग्नल टू नॉइज़ रेशियो | 65 डीबी से अधिक |
| एम्पलीफायर दक्षता | 90% से अधिक |
| एम्पलीफायर समग्र आयाम | 650mmL×920mmD×1780mmH |
आकार (मिमी): 300 x 300-1500x1500
सामग्री:एल्यूमीनियम /मैग्नीशियम
विस्तार प्लेटफॉर्म आर्मेचर के लिए विस्तार प्रदान करने के लिए मैग्नीशियम मिश्र धातु से बना है। उचित और वैज्ञानिक डिजाइन के साथ, प्लेटफॉर्म 2 kHz की परीक्षण आवृत्ति प्राप्त कर सकता है। विशिष्ट माइक्रोस्ट्रक्चर उचित कंपन डंपिंग प्रदान करता है, और उच्च आवृत्ति अनुनाद के प्रवर्धन कारक को कम करता है।
सामग्री:एल्यूमीनियम /मैग्नीशियम
ग्राहक की वास्तविक मांग के अनुसार, हम विभिन्न आकृतियों के फिक्सचर पेश कर सकते हैं, जैसे त्रि-आयामी वर्ग, एल और टी आकार।
* तकनीकी परामर्श: परीक्षण विधि, प्रयोगशाला योजना और सुझाव।
* उपकरण चयन: चयन योजना, अक्सर पूछे जाने वाले प्रश्न।
* हमारे कारखाने को देखें।
* मशीन को स्थापित करने का तरीका, मशीन का उपयोग करने का तरीका प्रशिक्षण।
* इंजीनियर विदेशों में मशीनरी की सेवा के लिए उपलब्ध हैं।
