उत्पाद विवरण:
|
| साइन फोर्स:: | 1100 किग्रा.एफ(10kN) | शॉक फोर्स:: | 2200 किग्रा.एफ(22kN) |
|---|---|---|---|
| यादृच्छिक बल:: | 1100 किग्रा.एफ(11kN) | अधिकतम वेग:: | 2.0M/S |
| विस्थापन:: | 51 मिमी | पेलोड:: | 300 किलो |
| प्रमुखता से दिखाना:: | इलेक्ट्रोडायनामिक कंपन शेकर प्रणाली, कंपन परीक्षण उपकरण | ||
| प्रमुखता देना: | UN38.3 के अनुरूप कंपन परीक्षण मशीन,संधारित्र कंपन परीक्षण प्रणाली,प्रतिरोधों के लिए बैटरी कंपन परीक्षक |
||

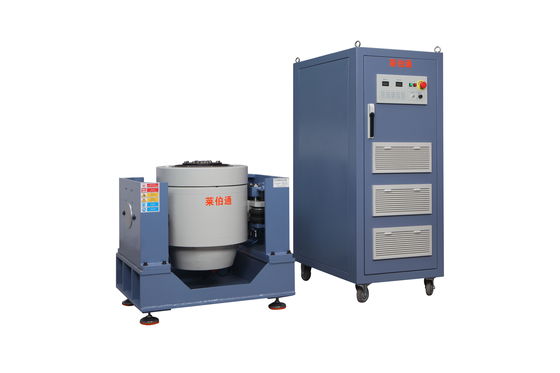

कंपन परीक्षण प्रणाली विवरण
कंपन परीक्षण प्रणाली का एक पूरा सेट शेकर, पावर एम्पलीफायर और कंपन माप नियंत्रण प्रणाली से बना है।प्रासंगिक राष्ट्रीय और अंतर्राष्ट्रीय मानकों (जैसे MIL-STD) के अनुसार, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, आदि) उत्पाद गुणवत्ता निरीक्षण की स्थापना के लिए तकनीकी सहायता प्रदान करने के लिए
| पद | विन्यास | Qty. |
| ए | वाइब्रेशन शेकर | |
| A11S24 शेकर ((न्यूमेटिक सेंटरिंग कंट्रोलर सहित) | 1 सेट | |
| B402S ब्लोअर (साइलेंसर और डक्ट सहित) | 1 सेट | |
| क्षैतिज स्लिप टेबल HG50M | 1 सेट | |
| हेड एक्सपेंडर VT50CM | 1 सेट | |
| बी | शक्ति प्रवर्धक | |
| LA10K पावर एम्पलीफायर (फील्ड पावर सप्लाई सहित) | 1 सेट | |
| सी. |
कंपन नियंत्रक-वीसी-2 (हार्डवेयर और नियंत्रण कार्यों सहित कार्यक्रम सॉफ्टवेयर सीडीएस |
|
| एक्सेलेरोमीटर (लंबाई 7 मीटर कम शोर केबल BNC-M5 सहित) | 1 सेट | |
| कम्प्यूटर(कीबोर्ड, माउस और मॉनिटर सहित) | 0 सेट | |
| D |
प्रलेखन ऑपरेशन मैनुअल, परीक्षण रिपोर्ट, पैकिंग सूची |
1 सेट |
| ई | एसीसेसरी | |
| रखरखाव उपकरण | 1 सेट | |
| मानक स्पेयर पार्ट्स | 1 सेट |
विशेषताएं
| शेकर विनिर्देश | |
| पीक साइन (पीके) | 1100 किलोग्राम.एफ. चोटी (11KN) |
| यादृच्छिक (आरएमएस) | 1100Kg.f rms (11KN) @ISO5344 |
| शॉक (Pk) | 2200Kg.f चोटी (22KN) @6ms |
| प्रयोग करने योग्य आवृत्ति | डीसी 3300 हर्ट्ज |
| अधिकतम विस्थापन (पी-पी) | 51 मिमी (2 इंच) |
| अधिकतम वेग | 2m/s |
| अधिकतम त्वरण | साइनस:100g (980 m/s)2);रैंडम: 60G (588 m/s)2) |
| ऊर्ध्वाधर भार समर्थन | 300 किलोग्राम @ 0.7 एमपीए |
|
शरीर निलंबन प्राकृतिक आवृत्ति (थ्रस्ट एक्सिस) |
2.5 हर्ट्ज से कम |
| आर्मर व्यास | Ф240 मिमी |
| आर्मर वजन | 11 किलो |
|
मौलिक प्रतिध्वनि आवृत्ति (खाली तालिका) |
2,600 हर्ट्ज (नाम) +/- 5% |
|
लोड लगाव अंक (मानक) |
16 स्टेनलेस स्टील M10 सम्मिलन |
| भटकता हुआ प्रवाह घनत्व | <10 गाउस |
| शेकर के आयाम | 885x745x785 मिमी |
| शेकर का वजन | 1300 किलो |
| पावर एम्पलीफायर विनिर्देशLA10K | |
| नामित उत्पादन क्षमता | 10 केवीए |
| संकेत से शोर अनुपात | 65 डीबी से अधिक |
| एम्पलीफायर दक्षता | 90% से अधिक |
| एम्पलीफायर का कुल आयाम | 615mmL × 920mmD × 1520mmH |

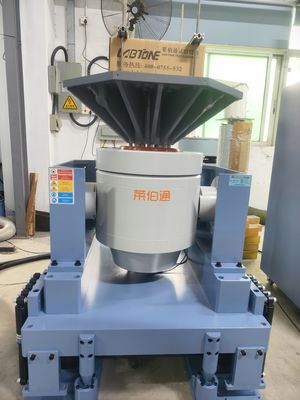

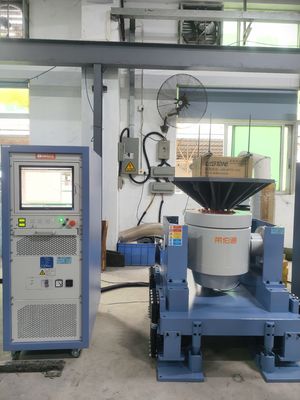

चित्र विवरणः
