उत्पाद विवरण:
|
| साइन फोर्स:: | 1100 किग्रा.एफ(10kN) | शॉक फोर्स:: | 2200 किग्रा.एफ(22kN) |
|---|---|---|---|
| आयाम:: | 51 मिमी | अधिकतम वेग:: | 2.0M/S |
| प्रमुखता से दिखाना:: | इलेक्ट्रोडायनामिक कंपन शेकर प्रणाली, कंपन परीक्षण उपकरण | ||
| प्रमुखता देना: | ASTM D999-01 कंपन परीक्षण प्रणाली,बैटरी कंपन परीक्षण उपकरण,सीनस रैंडम शॉक टेस्ट सिस्टम |
||
कंपन परीक्षण प्रणाली विवरण
एक कंपन परीक्षण प्रणाली का एक पूरा सेट शेकर, पावर एम्पलीफायर और कंपन मापने वाली नियंत्रण प्रणाली से बना है, जो प्रासंगिक राष्ट्रीय और अंतर्राष्ट्रीय मानकों (जैसे MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, आदि) के अनुसार उत्पाद गुणवत्ता निरीक्षण स्थापित करने के लिए तकनीकी सहायता प्रदान करता है
| मद | विन्यास | मात्रा |
| ए | कंपन शेकर | |
| ए11एस24 शेकर ((न्यूमेटिक सेंटरिंग कंट्रोलर सहित) | 1 सेट | |
| बी402एस ब्लोअर (साइलेंसर और डक्ट सहित) | 1 सेट | |
| क्षैतिज स्लिप टेबल एचजी50एम | 1 सेट | |
| हेड एक्सपेंडर वीटी50सीएम | 1 सेट | |
| बी | पावर एम्पलीफायर | |
| एलए10के पावर एम्पलीफायर (फील्ड पावर सप्लाई सहित) | 1 सेट | |
| सी |
कंपन नियंत्रक-वीसीएस-2 (हार्डवेयर और कंट्रोल फंक्शंस प्रोग्राम सॉफ्टवेयर सीडीएस सहित |
|
| एक्सेलेरोमीटर (लंबाई 7 मीटर कम शोर बीएनसी-एम5 केबल सहित) | 1 सेट | |
| कंप्यूटर(कीबोर्ड, माउस और मॉनिटर सहित) | 0 सेट | |
| डी |
दस्तावेज़ीकरण ऑपरेशन मैनुअल, टेस्ट रिपोर्ट, पैकिंग सूची |
1 सेट |
| ई | एसेसरीज | |
| रखरखाव उपकरण | 1 सेट | |
| मानक स्पेयर पार्ट्स | 1 सेट |
विशेषताएँ
| शेकर विनिर्देश | |
| पीक साइन (पीके) | 1100Kg.f पीक (11KN) |
| रैंडम (आरएमएस) | 1100Kg.f rms (11KN) @ISO5344 |
| शॉक (पीके) | 2200Kg.f पीक (22KN) @6ms |
| उपयोगी आवृत्ति | डीसी～3300Hz |
| अधिकतम विस्थापन (पी-पी) | 51 मिमी (2 इंच) |
| अधिकतम वेग | 2m/s |
| अधिकतम त्वरण | साइन: 100g (980 m/s2)；रैंडम: 60G (588 m/s2) |
| ऊर्ध्वाधर भार समर्थन | 300 किलो@0.7 एमपीए |
|
बॉडी सस्पेंशन नेचुरल आवृत्ति (थ्रस्ट एक्सिस) |
2.5 हर्ट्ज से कम |
| आर्मेचर व्यास | Ф240 मिमी |
| आर्मेचर वजन | 11 किलो |
|
मूल अनुनाद आवृत्ति (बेयर टेबल) |
2,600 हर्ट्ज (नाम.) +/- 5% |
|
लोड अटैचमेंट पॉइंट्स (मानक) |
16 स्टेनलेस स्टील एम10 इंसर्ट |
| आवारा फ्लक्स घनत्व | ＜10गाउस |
| शेकर आयाम | 885X745x785mm |
| शेकर का वजन | 1300 किलो |
| पावर एम्पलीफायर विनिर्देशएलए10के | |
| रेटेड आउटपुट क्षमता | 10KVA |
| सिग्नल टू नॉइज़ रेशियो | 65 डीबी से अधिक |
| एम्पलीफायर दक्षता | 90% से अधिक |
| एम्पलीफायर समग्र आयाम | 615mmL×920mmD×1520mmH |

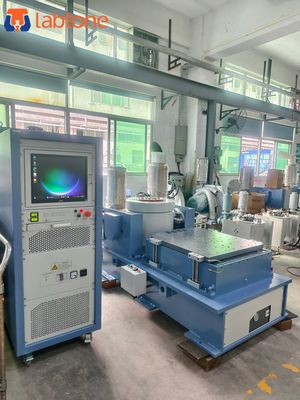

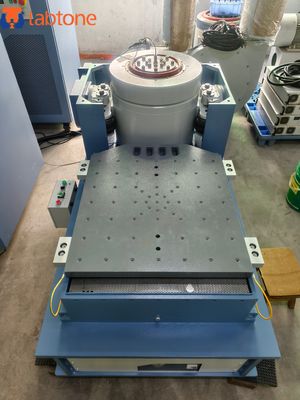

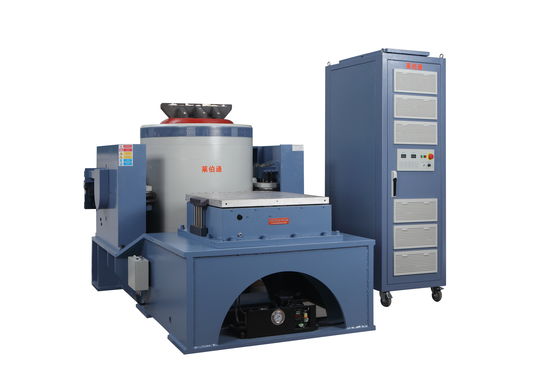

चित्र विवरण:
