उत्पाद विवरण:
|
| मैक्स साइन फोर्स:: | 300kg.f पीक (3KN) | Max. मैक्स। random force यादृच्छिक बल: | 300kg.f R.MS (3KN) |
|---|---|---|---|
| आवृति सीमा: | 2 ～ 2500 हर्ट्ज | अधिकतम। त्वरण: | 100 ग्राम |
| अधिकतम। विस्थापन: | 38 मिमी पीपी | अधिकतम। वेग: | 1.8 मीटर/एस |
| प्रमुखता से दिखाना:: | एयर-कूल्ड कंपन परीक्षण प्रणाली, UN38.3 कंपन परीक्षण प्रणाली, बैटरी प्रयोगशाला कंपन परीक्षण प्रणाली | ||
| प्रमुखता देना: | 300kg.f शिखर कंपन परीक्षण प्रणाली,हवा से ठंडा कंपन परीक्षण प्रणाली,बैटरी लैब कंपन परीक्षण प्रणाली |
||
परिचय
कंपन परीक्षण वास्तविक वातावरण में इसकी प्रतिक्रिया का निरीक्षण करने के लिए किसी भाग या उपकरण को उत्तेजित या झटका देने की एक प्रक्रिया है। कंपन परीक्षण को कई क्षेत्रों में व्यापक रूप से लागू किया जाता है, जिसमें सर्किट बोर्ड,विमान, जहाज, रॉकेट, मिसाइल, ऑटोमोबाइल, घरेलू उपकरण और अन्य औद्योगिक उत्पाद।
लैबटोन आपको पूरे कंपन और परीक्षण प्रस्ताव की पेशकश कर सकता है, और आपको जीबी, जीजेबी, यूएल, जेआईएस सहित राष्ट्रीय और अंतर्राष्ट्रीय मानकों के अनुसार उत्पादों के गुणवत्ता प्रमाण पत्र प्रदान कर सकता है,डीआईएन, आईएसओ, बीएस, एमआईएल, आईईसी और एएसटीएम मानक।
| वीजी के मापदंड300-40 विद्युतगतिशील शकर | ||||
| अधिकतम. सीनस उत्तेजक बल | 300 किलोग्राम.एफ. चोटी (3KN) | |||
| अधिकतम. यादृच्छिक उत्तेजक बल | 300 किलोग्राम प्रति आर.एम. (3 के.एन.) | |||
| अधिकतम. झटका उत्तेजक बल | 600 किलोग्राम.एफ. चोटी (6KN) | |||
| आवृत्ति सीमा | 2 ¢2500 हर्ट्ज | |||
| अधिकतम विस्थापन | 38 मिमी पी-पी | |||
| अधिकतम वेग | 1.8m/s | |||
| अधिकतम त्वरण | 100G (980 m/s)2) | |||
| अधिकतम भार (साइनस) F=M.A. | ||||
| 5G (49 m/s)2) | 10G (98 m/s)2) | 20G (196 m/s)2) | 30G (294 m/s)2) | |
| 57किलो | 27किलो | 12किलो | 7किलो | |
| प्रभावी भार | 120 किलो | |||
| कंपन पृथक्करण आवृत्ति | 2.5 Hz | |||
| आर्मचर का व्यास | Ф150 मिमी | |||
| आर्मचर का द्रव्यमान | 3 किलो | |||
| टेबल स्क्रू | 13×एम8 | |||
| प्रवाह लीक | <10 गाउस | |||
| अनुमेय विलक्षण क्षण | 300 एन.एम. | |||
| शेकर के आयाम | 800×565×670 मिमी | |||
| वजन | लगभग 480 किलो | |||
| एम्प3K डिजिटल स्विच पावर एम्पलीफायर | |
| आउटपुट शक्ति | 4 केवीए |
| आउटपुट वोल्टेज | 100 वी |
| आउटपुट करंट | 30A |
| एम्पलीफायर की दक्षता | ≥ 90% |
| स्विचिंग आवृत्ति | 116KHz |
| संकेत से शोर का अनुपात | ≥65dB |
| शोर | ≤ 70dB |
| एम्पलीफायर का आयाम | 880 × 590 × 1125 मिमी |
| सर्वो सुरक्षा प्रणाली | |
| कार्य: | तापमान, वायु दबाव, अति-विस्थापन, अति-भोल्टेज, अति-वर्तमान, इनपुट-अंडर-वोल्टेज, बाहरी दोष, नियंत्रण बिजली आपूर्ति, तर्क दोष, इनपुट चरण हानि आदि। |
| डिजिटल कंपन नियंत्रक | |
| हार्डवेयर विन्यासः | 2-चैनल इनपुट, 1-चैनल आउटपुट |
| नियंत्रण कंप्यूटर | 1 सेट |
विशेषताएं:
कार्य सिद्धांत:
विनिर्देशः EV203-EV220
| मॉडल | EV203 | EV206 | EV210 | EV220 |
| कंपन जनरेटर | VG300/40 | VG300/50 | VG1000/50 | वीजी2000/50 |
| आवृत्ति ((Hz) | 2-2500 | २-३००० | २-३००० | 2-2500 |
| अधिकतम बाहर निकलने वाला बल ((kg.f) | 300 | 600 | 1000 | 2000 |
| अधिकतम विस्थापन (एमएमपी-पी) | 38 | 50 | 50 | 50 |
| अधिकतम त्वरण (g) | 100 | 100 | 100 | 100 |
| अधिकतम वेग ((cm/s) | 120 | 200 | 200 | 200 |
| उपयोगी भार ((किलो) | 120 | 200 | 300 | 400 |
| कवच द्रव्यमान ((kg) | 3 | 6 | 10 | 20 |
| आर्मर व्यास ((मिमी) | φ150 | φ200 | φ240 | φ320 |
| शीतलन विधि | मजबूर हवा ठंडा | |||
| कंपन जनरेटर वजन ((kg) | 460 | 920 | 1100 | 1600 |
| कंपन जनरेटर आयाम L*W*H(MM | 750*555*670 | 800*600*710 | 845*685*840 | 1200*870*1100 |
| शक्ति प्रवर्धक | एम्प3k | एम्प6k | एम्प12k | एम्प22k |
| शीतलन विधि | मजबूर हवा ठंडा | |||
| पावर एम्पलीफायर वजन ((kg) | 250 | 320 | 350 | 500 |
| पावर एम्पलीफायर आयाम L*W*H(MM) | 800*550*1250 | 800*550*1250 | 800*550*1520 | 800*550*1520 |
| उपयोगिता आवश्यकताएं |
3-चरण AC380V ± 10% 50Hz | |||
| कुल क्षमता ((KW) | 9 | 20 | 25 | 35 |
ग्राहक सेवा
पूर्व-बिक्रीः
बिक्री मेंः
बिक्री के बाद सेवा:

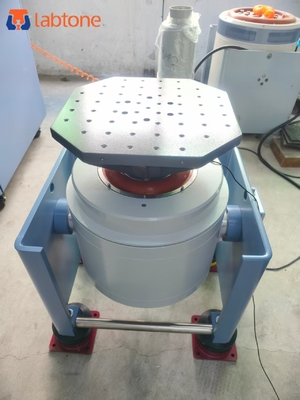

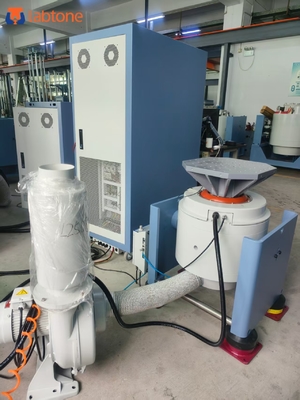

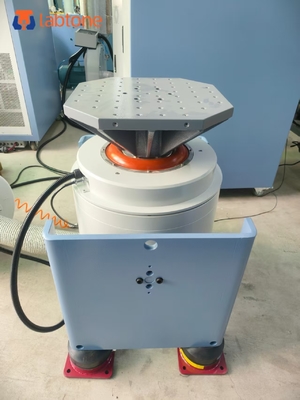

विस्तृत चित्र:
व्यक्ति से संपर्क करें: Mr. Labtone
फैक्स: 86-769-85370093
