उत्पाद विवरण:
|
| अधिकतम निकास बल:: | 300 किग्रा | अधिकतम। विस्थापन:: | 50 मिमी (3nch) |
|---|---|---|---|
| पेलोड:: | 120 किलो | आर्मेचर व्यास:: | ￠ 150 मिमी |
| बिजली की आपूर्ति:: | एसी 3-चरण 380V / 50Hz | आवृति सीमा:: | 2-2500 |
| अधिकतम त्वरण:: | 100 ग्राम | अधिकतम। वेग:: | 120 m/s |
| प्रमुखता से दिखाना:: | vpackaging परीक्षण उपकरण, कंपन प्रयोगशाला उपकरण | ||
| प्रमुखता देना: | 3-अक्ष कंपन परीक्षण प्रणाली,ऑटोमोबाइल कंपन शेकर टेबल,सड़क अनुकरण परीक्षण उपकरण |
||
परिचय
कंपन परीक्षण एक प्रक्रिया है जो वास्तविक वातावरण में इसकी प्रतिक्रिया का निरीक्षण करने के लिए कुछ हिस्से या डिवाइस को उत्तेजित या झटका देती है। कंपन परीक्षण व्यापक रूप से कई क्षेत्रों में लागू किया जाता है, जो सर्किट बोर्ड, हवाई जहाज, जहाज, रॉकेट, मिसाइल, ऑटोमोबाइल, घरेलू उपकरणों और अन्य औद्योगिक उत्पादों से लेकर है।
Labtone आपको संपूर्ण कंपन और परीक्षण प्रस्ताव दे सकता है, और GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC और ASTM मानकों सहित राष्ट्रीय और अंतर्राष्ट्रीय मानकों के अनुसार उत्पादों के गुणवत्ता प्रमाण पत्र प्रदान कर सकता है।
| VG के पैरामीटर300-40 इलेक्ट्रोगतिशील शेक | ||||
| अधिकतम साइन उत्तेजक बल | 300Kg.f पीक (3KN) | |||
| अधिकतम यादृच्छिक उत्तेजक बल | 300Kg.f r.ms (3KN) | |||
| अधिकतम शॉक उत्तेजक बल | 600Kg.f पीक (6KN) | |||
| आवृत्ति रेंज | 2～2500Hz | |||
| अधिकतम विस्थापन | 38 मिमी पी-पी | |||
| अधिकतम वेग | 1.8m/s | |||
| अधिकतम त्वरण | 100G (980 m/s2) | |||
| अधिकतम भार (साइन) F=M.A | ||||
| 5G (49 m/s2) | 10G (98 m/s2) | 20G (196 m/s2) | 30G (294 m/s2) | |
| 57किलोग्राम | 27किलोग्राम | 12किलोग्राम | 7किलोग्राम | |
| प्रभावी भार | 120 किलोग्राम | |||
| कंपन अलगाव आवृत्ति | 2.5 हर्ट्ज | |||
| आर्मेचर का व्यास | Ф150 मिमी | |||
| आर्मेचर का द्रव्यमान | 3kg | |||
| टेबल स्क्रू | 13×M8 | |||
| फ्लक्स रिसाव | ＜10गाउस | |||
| अनुमेय सनकी क्षण | 300N.m | |||
| शेक आयाम | 800×565×670 मिमी | |||
| वज़न | लगभग 480Kg | |||
| Amp3K डिजिटल स्विच पावर एम्पलीफायर | |
| आउटपुट पावर | 4KVA |
| आउटपुट वोल्टेज | 100V |
| आउटपुट करंट | 30A |
| एम्पलीफायर दक्षता | ≥90% |
| स्विचिंग आवृत्ति | 116KHz |
| सिग्नल टू नॉइज़ अनुपात | ≥65dB |
| शोर | ≤70dB |
| एम्पलीफायर आयाम | 880 ×590 ×1125 मिमी |
| सर्वो सुरक्षा प्रणाली | |
| कार्य: | तापमान, वायु दाब, अधिक-विस्थापन, अधिक-वोल्टेज, अधिक-वर्तमान, इनपुट अंडर-वोल्टेज, बाहरी दोष, नियंत्रण बिजली आपूर्ति, तर्क दोष, इनपुट चरण हानि, आदि। |
| डिजिटल कंपन नियंत्रक | |
| हार्डवेयर कॉन्फ़िगरेशन: | 2-चैनल इनपुट, 1-चैनल आउटपुट |
| नियंत्रण कंप्यूटर | 1 सेट |
विशेषताएँ:
कार्य सिद्धांत:
विशेष विवरण: EV203-EV220
| मॉडल | EV203 | EV206 | EV210 | EV220 |
| कंपन जनरेटर | VG300/40 | VG300/50 | VG1000/50 | VG2000/50 |
| आवृत्ति(Hz) | 2-2500 | 2-3000 | 2-3000 | 2-2500 |
| अधिकतम उत्तेजक बल(kg.f) | 300 | 600 | 1000 | 2000 |
| अधिकतम विस्थापन (mmp-p) | 38 | 50 | 50 | 50 |
| अधिकतम त्वरण(g) | 100 | 100 | 100 | 100 |
| अधिकतम वेग(cm/s) | 120 | 200 | 200 | 200 |
| पेलोड(kg) | 120 | 200 | 300 | 400 |
| आर्मेचर मास(kg) | 3 | 6 | 10 | 20 |
| आर्मेचर व्यास(मिमी) | φ150 | φ200 | φ240 | φ320 |
| शीतलन विधि | प्रेशर एयर कूलिंग | |||
| कंपन जनरेटर वजन(kg) | 460 | 920 | 1100 | 1600 |
| कंपन जनरेटर आयाम L*W*H(MM) | 750*555*670 | 800*600*710 | 845*685*840 | 1200*870*1100 |
| पावर एम्पलीफायर | Amp3k | Amp6k | Amp12k | Amp22k |
| शीतलन विधि | प्रेशर एयर कूलिंग | |||
| पावर एम्पलीफायर वजन(kg) | 250 | 320 | 350 | 500 |
| पावर एम्पलीफायर आयाम L*W*H(MM) | 800*550*1250 | 800*550*1250 | 800*550*1520 | 800*550*1520 |
| उपयोगिता आवश्यकताएँ |
3-फेज AC380V ±10% 50Hz | |||
| कुल क्षमता(KW) | 9 | 20 | 25 | 35 |
ग्राहक सेवा
प्रीसेल्स:
इन-सेल्स:
बिक्री के बाद:

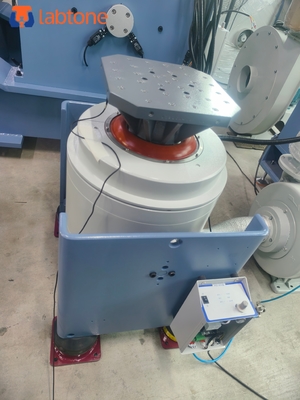

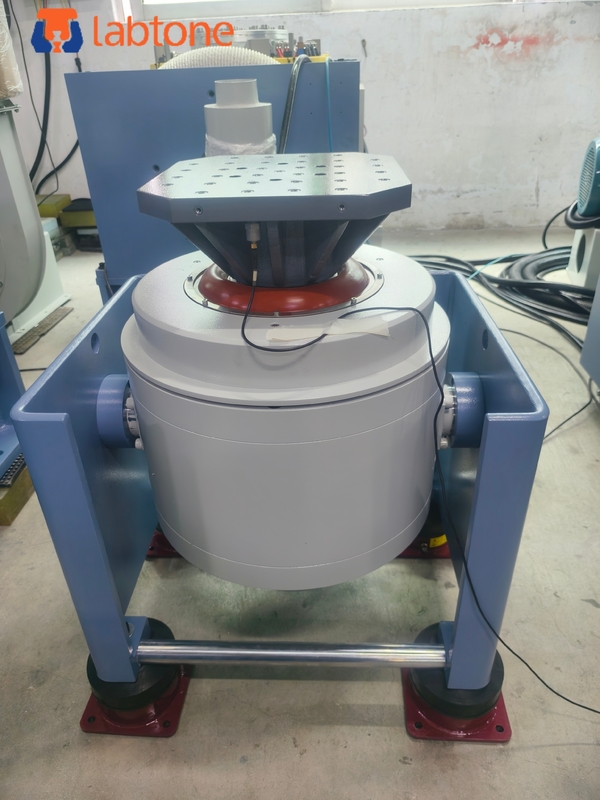

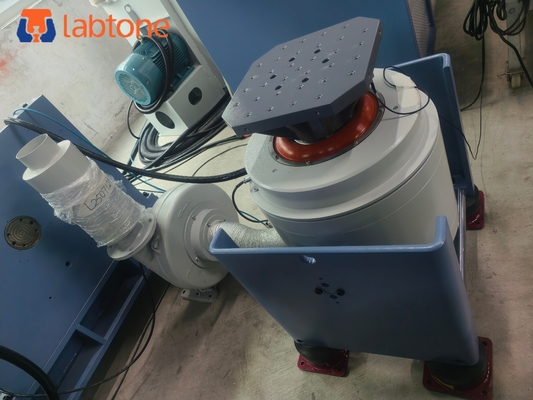

विस्तृत चित्र:
