उत्पाद विवरण:
|
| Max Exiting Force:: | 700 Kg .f (7kN) | यादृच्छिक बल:: | 700 किग्रा.एफ(7kN) |
|---|---|---|---|
| Max. Displacement:: | 51mm (2nch) | आर्मेचर मास:: | 7 किलो |
| आर्मेचर व्यास:: | ￠230 मिमी | Power Supply:: | AC 3-phase 380V / 50Hz |
| Usable Frequency: | 1～4000Hz | ||
| प्रमुखता देना: | 1400kg.f कंपन परीक्षण उपकरण,बैटरी कंपन परीक्षण प्रणाली,सदमे और कंपन तालिका |
||
शॉक और वाइब्रेशन परीक्षण मानक : MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS आदि।
शॉक और वाइब्रेशन परीक्षण मशीनलागू उद्योग:ऑटोमोटिव, इलेक्ट्रॉनिक्स, विमानन, पोत, दूरसंचार, सैन्य उद्योग, मापने का उपकरण आदि।
| शेकर्स विनिर्देश | |
| पीक साइन (Pk) | 700Kg.f पीक (7.0KN) |
| रैंडम (RMS) | 700Kg.f r.ms (7.0KN) @ISO5344 |
| शॉक (Pk) | 1400Kg.f पीक (14KN) @6ms |
| उपयोग करने योग्य आवृत्ति | 1～4000Hz |
| अधिकतम विस्थापन (p-p) | 51mm (2nch) |
| अधिकतम वेग | 2m/s |
| अधिकतम त्वरण | साइन: 100g (980 m/s2)；रैंडम: 60g (588 m/s2) |
| ऊर्ध्वाधर भार समर्थन | 300 किलो |
|
बॉडी सस्पेंशन नेचुरल आवृत्ति (थ्रस्ट एक्सिस) |
< 2.5 हर्ट्ज |
| आर्मेचर व्यास | Ф230 मिमी |
| आर्मेचर वजन | 7.0Kg |
|
मूलभूत अनुनाद आवृत्ति (बेयर टेबल) |
3,500 हर्ट्ज (नाम.)±5% |
|
भार लगाव बिंदु (मानक) |
16x M8 इंसर्ट |
| आवारा फ्लक्स घनत्व | ＜10गाउस |
| शेकर्स आयाम | 300.N.M |
| शेकर्स का वजन | 935mmL×720mmD×760mmH |
| पावर एम्पलीफायर विनिर्देशLA7K | |
| रेटेड आउटपुट क्षमता | 7kVA(110V/70A) |
| सिग्नल टू नॉइज़ अनुपात | > 65 डीबी |
| एम्पलीफायर दक्षता | ≥ 90% |
| एम्पलीफायर समग्र आयाम | 619mm×900mm×1520mm |
| एम्पलीफायर का वजन | लगभग 260Kg |
| इंटरलॉक सुरक्षा | ●इनपुट ओवर/अंडर वोल्टेज ●लॉजिक फॉल्ट ●आउटपुट ओवर वोल्टेज/करंट ●कंट्रोल पावर ●बाहरी ●शेकर्स तेल का दबाव ●मॉड्यूल ओ/टी ●शेकर्स तापमान ●शेकर्स यात्रा |
| शेकर्स नियंत्रक विनिर्देश VCS5X-2 | |
| हार्डवेयर |
2 एनालॉग इनपुट चैनल, 1 ड्राइव चैनल 102.4 kHz नमूना दर, 40kHz आवृत्ति रेंज, >120dB डायनेमिक रेंज, 24-बिट ADC/DAC, केंद्रीकृत 32-बिट फ्लोटिंग DSP प्रोसेसिंग और कम शोर डिजाइन, > 90 dB रैंडम कंट्रोल डायनेमिक रेंज, विंडोज ओ/एस जीयूआई और ईथरनेट कनेक्टिविटी, ग्राफिक इंटरफेस। -20~60℃ कार्य तापमान फैनलेस संरचना पृष्ठभूमि शोर को कम करने के लिए। |
| नियंत्रण कार्य |
●बेस रैंडम,●स्वीप्ट साइन,●क्लासिक शॉक, ●अनुनाद खोज और ट्रैक किया गया निवास (वैकल्पिक) |
| पीसी कॉन्फ़िगरेशन: | ● पीसी(i3-3.6GHz CPU 8GB 1TB 1000Mbps ईथरनेट पोर्ट। और 4 USB पोर्ट / Microsoft Windows 10 OS) |
| नियंत्रण त्वरणमापी |
●मोड: LTE-B03A00 उच्च संवेदनशीलता चार्ज त्वरणमापी, C M5 समाक्षीय प्लग से BNC प्लग कम शोर केबल, 1—8kHz, 20mV/g, M5 साइड Conn, ग्राउंड आइसोलेशन, -40℃ से 160℃ |
| हेड एक्सपेंडर विनिर्देशVT50CM | |
| सामग्री | मैग्नीशियम मिश्र धातु |
| आयाम | 600mmX600mm |
| किलोग्राम में प्रभावी द्रव्यमान | 25KG |
| उपयोग करने योग्य आवृत्ति | 2000Hz |
| ब्लोअर विनिर्देशB402S | |
| ब्लोअर पावर | 4 kW (5 HP) |
| वायु प्रवाह/दबाव: | 0.33 m3/s @0.0035 Mpa |
| ब्लोअर आयाम | 600mmL×560mmD×1470mmH |
| ब्लोअर का वजन | 160kg |
| सिस्टम पर्यावरण आवश्यकता | |
| पावर आवश्यकता | 380VAC, 50 हर्ट्ज, 3Ph, 17.5 kVA |
| ऑपरेटिंग रूम का तापमान | 0 से 40 डिग्री सेल्सियस |
| सिस्टम निरंतर ड्यूटी | पूर्ण रेटिंग पर 8 घंटे से कम नहीं |
| नमी | 0 से 85%, गैर-संघनक |
| संपीड़ित वायु आवश्यकता | 0.7 Mpa |
शॉक और वाइब्रेशन बैटरी परीक्षण समाधान
बैटरी उन कई चीजों को शक्ति देती हैं जो हमारे रोजमर्रा के जीवन को सक्षम और पूरा करती हैं। जैसे-जैसे हमारा जीवन कम बंधा हुआ है - डिवाइस निश्चित रूप से अधिक कुशल हो गए हैं - लेकिन यह भी - बैटरी अब उच्च ऊर्जा घनत्व प्रदान करती हैं।
एक पल के लिए इन सभी बैटरियों को शिपिंग करने के बारे में सोचें... बहुत वास्तविक शब्दों में - एक शिपमेंट एक विशाल ऊर्जा घनत्व का प्रतिनिधित्व कर सकता है - और एक दुर्घटना में - वह ऊर्जा एक बहुत ही अवांछनीय तरीके से जारी हो सकती है।
अधिकांश बैटरी अंतरराष्ट्रीय शिपिंग मानकों का अनुपालन करने के लिए परिवहन सिमुलेशन परीक्षण से गुजरती हैं। यह विशेष रूप से लिथियम आयन बैटरियों के लिए सच है। शिपमेंट के दौरान सुरक्षा सुनिश्चित करने के लिए, लिथियम बैटरियों का परीक्षण UN/DOT विनिर्देशों के अनुसार किया जाना चाहिए। परीक्षण और मानदंड का UN मैनुअल खंड 38.3 (UN/DOT 38.3) लिथियम बैटरियों के लिए परीक्षणों की रूपरेखा देता है। Labtone के पास (UN/DOT 38.3) परीक्षण–T3 (वाइब्रेशन), T4 (शॉक), और T6 (इम्पैक्ट) करने के लिए परीक्षण उपकरण और विशेषज्ञता है।
परिवहन खतरे ही एकमात्र गतिशील स्थिति नहीं हैं जिनसे बैटरी डिजाइनों को जीवित रहना चाहिए। जब एक पोर्टेबल इलेक्ट्रॉनिक डिवाइस प्राप्त होने पर अपनी पैकेजिंग को छोड़ देता है, तो आप पाएंगे कि रोजमर्रा का उपयोग वातावरण शिपिंग वातावरण की तुलना में अधिक कठोर है। एक ऑटोमोटिव इलेक्ट्रिक / हाइब्रिड एप्लिकेशन में, बैटरी को निश्चित रूप से अंतहीन कंपन का सामना करना पड़ेगा। यह सुनिश्चित करने के लिए कि वे इस प्रकार के उपयोग का सामना कर सकते हैं, बैटरियों का परीक्षण करने के लिए विभिन्न प्रकार के उद्योग विनिर्देश मौजूद हैं:
शॉक और वाइब्रेशन परीक्षण सेवाएं:
प्रीसेल्स
इन-सेल्स
बिक्री के बाद

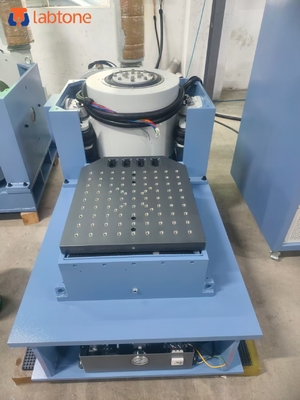

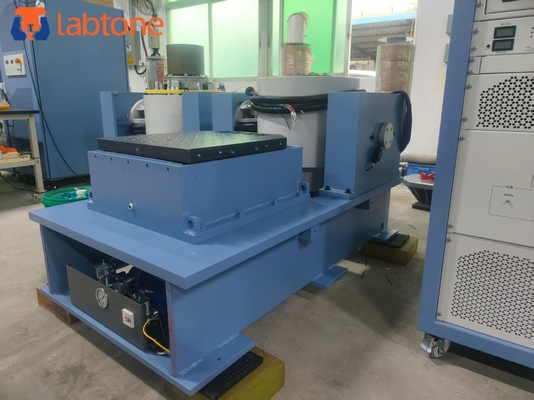

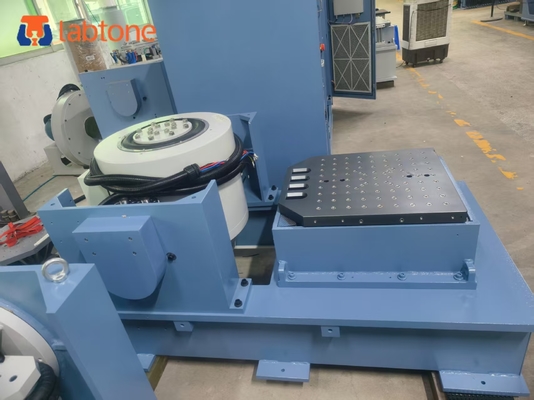

विस्तृत चित्र:
