उत्पाद विवरण:
|
| Name: | Small Shaker 500N Sine Force Vibration Test System with Power Amplifier Accelerometer | Max. Acceleration:: | 30 G |
|---|---|---|---|
| Max. Velocity:: | 1.6 M/s | Random Force:: | 550 N (55kg.f) |
| Displacement:: | 20 mm | Cooling Method:: | Air Cooled |
| Highlight:: | vibration testing services, vibration shaker system, vibration test equipment |
विवरण
हल्के वजन के साथ, छोटी मात्रा, स्थानांतरित करने के लिए सुविधाजनक, ईटी श्रृंखला मानक कंपन तालिका का व्यापक रूप से त्वरण सेंसर कैलिब्रेशन में उपयोग किया जाता है; कंपन परीक्षण,सूक्ष्म भागों के थकान परीक्षण और यांत्रिक प्रतिबाधा परीक्षणसाथ ही, ईटी श्रृंखला का उपयोग शिक्षण और वैज्ञानिक अनुसंधान और प्रयोगशाला के लिए भी किया जा सकता है।
न्यूनतम प्रकार के कंपन परीक्षण प्रणाली
हल्के वजन के साथ, छोटी मात्रा, स्थानांतरित करने के लिए सुविधाजनक, ET श्रृंखला मानक कंपन तालिका का व्यापक रूप से त्वरण सेंसर कैलिब्रेशन में उपयोग किया जाता है; कंपन परीक्षण,सूक्ष्म भागों के थकान परीक्षण और यांत्रिक प्रतिबाधा परीक्षणसाथ ही, ईटी श्रृंखला का उपयोग शिक्षण और वैज्ञानिक अनुसंधान और प्रयोगशाला के लिए भी किया जा सकता है।
कंपन परीक्षण वास्तविक वातावरण में इसकी प्रतिक्रिया का निरीक्षण करने के लिए किसी भाग या उपकरण को उत्तेजित या झटका देने की प्रक्रिया है। कंपन परीक्षण व्यापक रूप से कई क्षेत्रों में लागू किया जाता है, जिसमें सर्किट बोर्ड,विमान, जहाज, रॉकेट, मिसाइल, ऑटोमोबाइल, घरेलू उपकरण और अन्य औद्योगिक उत्पाद।
लैबटोन आपको पूरे कंपन और परीक्षण प्रस्ताव की पेशकश कर सकता है, और आपको जीबी, जीजेबी, यूएल, जेआईएस सहित राष्ट्रीय और अंतर्राष्ट्रीय मानकों के अनुसार उत्पादों के गुणवत्ता प्रमाण पत्र प्रदान कर सकता है,डीआईएन, आईएसओ, बीएस, एमआईएल, आईईसी और एएसटीएम मानक।
| पद | विन्यास | Qty. |
| 1. | कंपनशकर | |
| ET30 शेकर | 1 सेट | |
| 2. | डिजिटल स्विच पावर एम्पलीफायर | |
| PA502E पावर एम्पलीफायर | 1 सेट | |
| 4. | संलग्न सहायक उपकरण | |
| कनेक्टिंग लाइन | 1 सेट | |
| संचालन निर्देश, निरीक्षण रिपोर्ट, प्रमाण पत्र, रखरखाव पुस्तिका आदि | 1 सेट | |
| विशेष उपकरण | 1 सेट |
कंपन परीक्षण मशीन विनिर्देश:
| मॉडल | नेट-30 |
| शेकर इकाई | V30 |
|
चरम बल[N] (फैन कंपन शेकर के नीचे पर घुड़सवार है) |
150 |
|
चरम बल[N] (ऊड़ाकर बाहर रखा जाता है) |
300 |
| आवृत्ति[हर्ट्ज] | 5~6500 |
| गूंज की आवृत्ति[हर्ट्ज] | 4800±5% |
| अधिकतम विस्थापन [एमएम पीपी] | 12 |
| समकक्ष द्रव्यमान [किलो] | 0.45 |
| अधिकतम त्वरण [g] | 65 |
| वजन[किलो] | 19 |
| पेलोड[किग्रा] | 2 |
| पेंच छेद स्थापित करें[ø मिमी] | 4*M5 |
| आर्मर का आकार[ø मिमी] | 50 |
| आयाम[मिमी*मिमी*मिमी] | 200*265*250 |
| शक्ति प्रवर्धक | PA502E |
| नामित शक्ति | 550 वीए |
| आवृत्ति[हर्ट्ज] | डीसी ~ 20k |
| अधिकतम वोल्टेज [V] | 55 |
| अधिकतम धारा [A] | 10 |
| सिग्नल इनपुट वोल्टेज | < 1.5 वीआरएमएस |
| शोर-सिग्नल अनुपात | > 90 डीबी |
| कुल सामंजस्य विकृति | < 1% |
| वजन[किलो] | 15 किलो |
| आयाम[मिमी] | 430*300*100 |
| अधिकतम बिजली की खपत | 820 VA |
| विद्युत आपूर्ति | AC 220V |
| दक्षता | > 94% |
| रक्षात्मक कार्य | अधिक दबाव, अधिक धारा, अधिक तापमान, शॉर्ट सर्किट, अधिक विस्थापन |
पूर्व-बिक्रीः
बिक्री मेंः
.

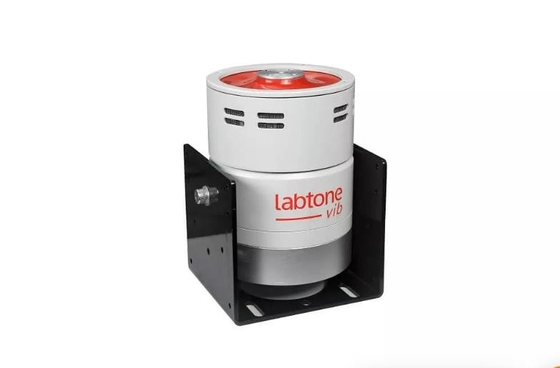

विस्तृत चित्र
