उत्पाद विवरण:
|
| प्रोडक्ट का नाम:: | इलेक्ट्रोडायनामिक कंपन परीक्षण प्रणाली | मैक्स साइन फोर्स:: | 1000 किग्रा.एफ (10KN) |
|---|---|---|---|
| अधिकतम विस्थापन:: | 50 मिमी | अधिकतम त्वरण:: | 100 ग्राम |
| अधिकतम वेग:: | 200 सेमी/से | एम्पलीफायर आयाम:: | 800*550*1520मिमी |
| आवृति सीमा:: | 2-3000Hz | अधिकतम पेलोडः: | 200 किलो |
| प्रमुखता से दिखाना:: | कंपन परीक्षण उपकरण, कंपन परीक्षण सेवाएँ, प्रयोगशाला परीक्षण उपकरण डायनेमिक शेकर | ||

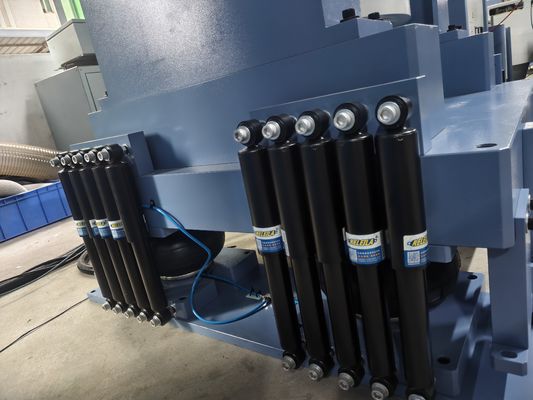

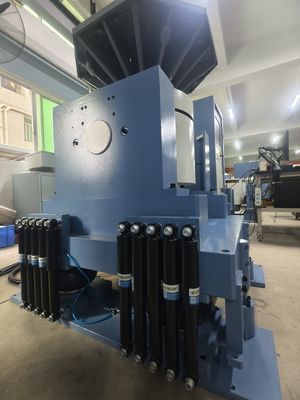

| प्रमुखता देना: | ऑटोमोबाइल भागों के लिए इलेक्ट्रोडायनामिक कंपन शेकर,शॉक आइसोलेशन के साथ प्रयोगशाला वाइब्रेशन शेकर,MIL-STD मानकों को पूरा करने वाला इलेक्ट्रोडायनामिक शेकर |
||

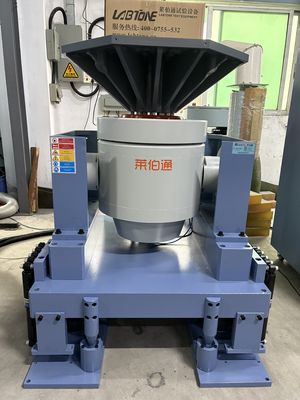

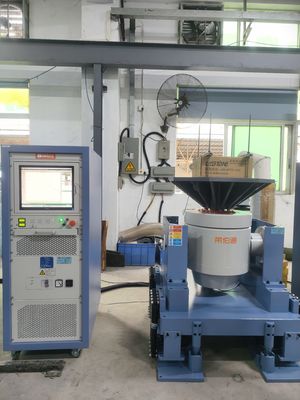

ऑटोमोटिव पार्ट्स के लिए प्रयोगशाला इलेक्ट्रोडायनामिक वाइब्रेशन शेकर मिल-एसटीडी, डीआईएन, आईएसओ, एएसटीएम मानक को पूरा करें
विशेषताएं:
विनिर्देशः EV203-EV220
| मॉडल | EV203 | EV206 | EV210 | EV220 |
| कंपन जनरेटर | VG300/40 | VG300/50 | VG1000/50 | वीजी2000/50 |
| आवृत्ति ((Hz) | 2-2500 | २-३००० | २-३००० | 2-2500 |
| अधिकतम बाहर निकलने वाला बल ((kg.f) | 300 | 600 | 1000 | 2000 |
| अधिकतम विस्थापन (एमएमपी-पी) | 38 | 50 | 50 | 50 |
| अधिकतम त्वरण (g) | 100 | 100 | 100 | 100 |
| अधिकतम वेग ((cm/s) | 120 | 200 | 200 | 200 |
| उपयोगी भार ((किलो) | 120 | 200 | 300 | 400 |
| कवच द्रव्यमान ((kg) | 3 | 6 | 10 | 20 |
| आर्मर व्यास ((मिमी) | φ150 | φ200 | φ240 | φ320 |
| शीतलन विधि | मजबूर हवा ठंडा | |||
| कंपन जनरेटर वजन ((kg) | 460 | 920 | 1100 | 1600 |
| कंपन जनरेटर आयाम L*W*H(MM | 750*555*670 | 800*600*710 | 845*685*840 | 1200*870*1100 |
| शक्ति प्रवर्धक | एम्प3k | एम्प6k | एम्प12k | एम्प22k |
| शीतलन विधि | मजबूर हवा ठंडा | |||
| पावर एम्पलीफायर वजन ((kg) | 250 | 320 | 350 | 500 |
| पावर एम्पलीफायर आयाम L*W*H(MM) | 800*550*1250 | 800*550*1250 | 800*550*1520 | 800*550*1520 |
| उपयोगिता आवश्यकताएं |
3-चरण AC380V ± 10% 50Hz | |||
| कुल क्षमता ((KW) | 9 | 20 | 25 | 35 |
लागू मानक:MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS आदि
लागू उद्योग:
ऑटोमोबाइल पार्ट्स और सिस्टम ✓ योग्यता परीक्षण
इलेक्ट्रॉनिक असेंबली, कंप्यूटर उपकरण परीक्षण
विमानन और सैन्य हार्डवेयर परीक्षण
उपग्रह घटक परीक्षण
उत्पाद और पैकेज परीक्षण
सामान्य तनाव जांच
डायनामिक शेकर का प्रदर्शन
एक विद्युत चुम्बकीय शेकर का अधिकतम त्वरण स्तर अधिकतम धारा और लोड की स्थिति से निर्धारित होता है।चलती भाग का विस्थापन इतना सीमित है कि त्वरण उच्च स्तर तक नहीं पहुंचेगागतिशील तत्व की गूंज की आवृत्ति को शेकर की आवृत्ति सीमा की ऊपरी सीमा से अधिक होने के लिए डिज़ाइन किया गया है।
शेकर मॉडल का चयन
एक उपयुक्त कंपन परीक्षण प्रणाली का चयन करने के लिए, सबसे महत्वपूर्ण बात यह है कि कंपन परीक्षण करने के लिए आवश्यक उत्तेजक बल को जानना है।निम्नलिखित डेटा को निर्दिष्ट किया जाना चाहिए:
नमूना निर्धारण परीक्षण आवृत्ति और नमूना आकार की ऊपरी सीमा के आधार पर चुना जाता है, या तो ऊर्ध्वाधर विस्तार मंच या क्षैतिज स्लिप टेबल।कंपन परीक्षण के लिए आवश्यक उत्तेजक बल का मूल्यांकन करने के लिए नमूना द्रव्यमान की आवश्यकता है.
सेवा
पूर्व बिक्री सेवा
1)तकनीकी परामर्श: परीक्षण विधि, प्रयोगशाला योजना और सुझाव।
2)सजावट का चयनः चयन योजना, FAQ.
3)उत्पाद परीक्षण योजना।
4)ग्राहक संचार और प्रगति रिपोर्ट।
बिक्री के बाद सेवा
1)तकनीकी प्रशिक्षणः उपकरण के संचालन, दैनिक रखरखाव, सामान्य दोष निदान और समस्या निवारण।
2)साइट पर अनुसूचित सेवाः उपकरण और मानवजनित खतरों को समाप्त करने के लिए समस्या का जल्द से जल्द पता लगाना।यह दीर्घकालिक और स्थिर उपकरण संचालन के साथ-साथ नवीनतम तकनीकी जानकारी प्रदान करने के लिए है.
3)तकनीकी सहायताः ग्राहक की आवश्यकताओं के अनुसार विशेष भुगतान सेवाएं प्रदान की जाती हैं।
अक्सर पूछे जाने वाले प्रश्न:
आप जिस हार्डवेयर का परीक्षण कर रहे हैं उसे अपने शेकर से कैसे जोड़ते हैं?
एक फिक्स्चर के माध्यम से, आम तौर पर एल्यूमीनियम या मैग्नीशियम के साथ कठोरता के लिए। वे कास्ट किए जा सकते हैं, या ठोस स्टॉक से मशीनीकृत छोटे फिक्स्चर। अधिकांश फिक्स्चर वेल्डेड होते हैं।
आप शेकर को कैसे नियंत्रित करते हैं?
यदि हम परीक्षण किए जा रहे उत्पाद में प्रतिध्वनियों की तलाश कर रहे हैं, तो हम शेकर को आदेश देते हैं कि वह एक समय में एक आवृत्ति पर उत्पाद को हिलाएं, लेकिन उस परीक्षण आवृत्ति को भिन्न करें,इसे एक आवृत्ति रेंज पर झाड़ने के लिए.लेकिन अधिक यथार्थवादी रूप से, हम शेकर को यादृच्छिक रूप से कंपन करने और एक साथ सभी प्रतिध्वनियों को उत्तेजित करने का आदेश देते हैं. नियंत्रण आदेश एक विशेष रूप से प्रोग्राम किए गए कंप्यूटर के कीबोर्ड में जाते हैं.
वे क्या हैं? क्या वे बुरे हैं?
क्या आपने कभी देखा है कि स्टीयरिंग व्हील काफी बड़े विस्थापन आयाम के साथ चल रहा है, जो कि स्तंभ के इनपुट से बड़ा है? उस आवर्धन को प्रतिध्वनित कहा जाता है। संभवतः यह आपको परेशान करता है।वहाँ एक मामूली संभावना है कि कुछ वर्षों में कि स्टीयरिंग कॉलम की पिटाई झुकने थकान विफलता का कारण हो सकता हैजब हम एक ऑटोमोटिव या जहाज या भूमि वाहन उपकरण हिलाते हैं, तो हम देख रहे हैं, उदाहरण के लिए, मुद्रित वायरिंग बोर्ड (पीडब्ल्यूबी) के हिस्से जो हमारे इनपुट की तुलना में अधिक गति से प्रतिक्रिया करते हैं।कि झुकने से पीडब्ल्यूबी के तारों को नुकसान हो सकता है, यह संलग्न घटकों को नुकसान पहुंचा सकता है, और यह घटकों और पीडब्ल्यूबी के बीच मिलाप कनेक्शन को नुकसान पहुंचाएगा।
कार्यशाला:
पैकेजिंगः
