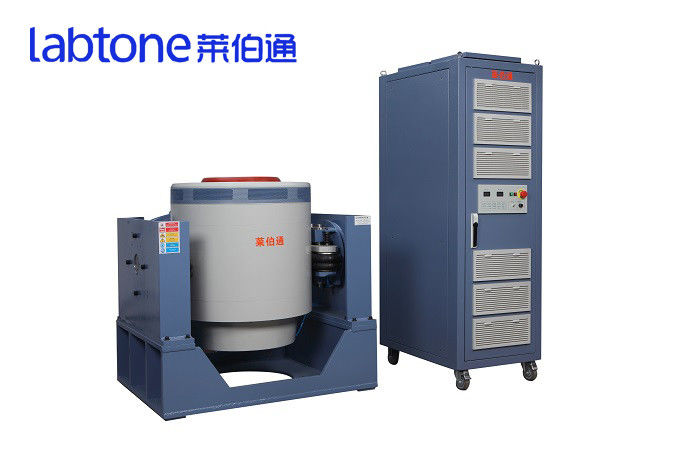

वाइब्रेशन शेकर MIL STD 810G और MIL STD 202H को पूरा करता है

कंपन परीक्षण प्रणाली का चयन कैसे करें:

कंपन परीक्षण करने से पहले, विचार करें कि किस प्रकार का परीक्षण करने की आवश्यकता है। यह परीक्षण किए जाने वाले उत्पाद और आवश्यक जानकारी पर निर्भर करेगा। साथ ही विचार करें कि कितने नमूने उपलब्ध हैं,फिक्स्चर प्रकार, मापदंड और ब्रेकपॉइंट.

एक विशेष नमूना पर एक विशेष परीक्षण चलाने के लिए एक उचित प्रणाली खोजने में तीन अलग-अलग चरण शामिल हैंः

1. परीक्षण की आवृत्ति रेंज और परीक्षण विनिर्देश से चरम पीक गति (त्वरित, वेग और विस्थापन) निर्धारित करें। परीक्षण के प्रकार के आधार पर (स्वीप साइन, रैंडम,या क्लासिकल शॉक उदाहरण के लिए) आप इस को पूरा करने के लिए विभिन्न गणनाओं का प्रदर्शन करेंगे.
2. From the Device Specifications determine the mass of the device under test (DUT) and the dimensions of the mounting surface required to bolt the DUT to a shaker table with its center of gravity (CG) over the table’s center. इसके लिए हेड एक्सपेंडर और/या अन्य माउंटिंग फिक्स्चर का उपयोग करना आवश्यक हो सकता है. इस तरह के अतिरिक्त हार्डवेयर का द्रव्यमान सभी माउंटिंग फास्टनरों सहित निर्धारित करें।
3. परीक्षण प्रणाली के शेकर विनिर्देशों को देखें। सत्यापित करें कि डीयूटी का द्रव्यमान और किसी भी माउंटिंग फिटिंग शेकर के रेटेड अधिकतम स्थिर पेलोड से कम है।सत्यापित करें कि डीयूटी (या इसके माउंटिंग हार्डवेयर) शेकर के आर्मचर या सिर विस्तारक के लिए बोल्ट किया जा सकता है. Add the Effective Armature Mass and head expander mass to the DUT mass and the mass of any mounting fixtures and fasteners and any accelerometers mounted to the DUT – this is the Total Moving Mass that must be moved by the shaker during the test. आवश्यक बल की गणना करने के लिए चरण एक में निर्धारित त्वरण से कुल चलती द्रव्यमान गुणा करें. निर्धारित परीक्षण आवृत्ति रेंज, बल, पीक त्वरण,परीक्षण और डीयूटी द्वारा आवश्यक पीक गति और पीक विस्थापन सभी चयनित शेकर प्रणाली के संबंधित प्रदर्शन रेटिंग से कम हैंयदि यह सच है, तो चयनित शेकर स्वीकार्य है। यदि नहीं, तो एक अधिक शक्तिशाली शेकर की आवश्यकता है।

लागू मानक:

MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS आदि

लागू उद्योग:

मोटर वाहन, इलेक्ट्रॉनिक्स, एयरोस्पेस, पोत, दूरसंचार, पीप्टोइलेक्ट्रॉनिक्स, उपकरण आदि।

विशेषताएं:

• निलंबन प्रणाली की मजबूती और रैखिक गति मार्गदर्शन, मजबूत वहन क्षमता, अच्छे मार्गदर्शन कार्य, उच्च स्थिरता।
• आयाम भिन्नता पर उत्कृष्ट प्रदर्शन।
• डी वर्ग बिजली रूपांतरण पर उच्च कुशल, 3 - सिग्मा पीक वर्तमान, बिजली की खपत का अनुकूलन और न्यूनतम सामंजस्य विकृति प्रदान करता है।
• त्वरित स्व-परीक्षण निदान और श्रृंखला सुरक्षा, उच्च उच्च सुरक्षा और विश्वसनीयता
• वायु गैसबैग अलगाव शमन उपकरण किसी विशेष नींव की आवश्यकता के बिना कंपन तालिका का एहसास.
• ऊर्ध्वाधर और क्षैतिज तालिकाओं पर अलग-अलग आवेदन।
• नियंत्रक के लिए सरल संचालन।

कार्य सिद्धांत:

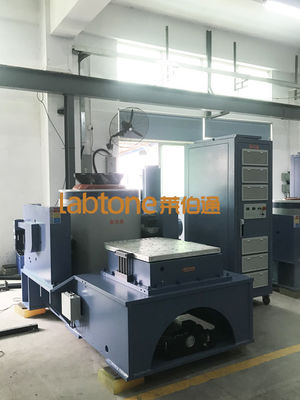

कार्यशाला:
