उत्पाद विवरण:
|
| नाम: | इलेक्ट्रोडायनामिक शेकर ISTA 6 सीरीज- AMZON परीक्षण के लिए रैंडम कंपन परीक्षण करता है | साइन बल: | 2000 किग्रा.एफ(20kN) |
|---|---|---|---|
| अधिकतम पेलोड: | 400 किलो | विस्थापन: | 76 मिमी |
| अधिकतम वेग: | 2.0M/S | ठंडा करने की विधि: | हवा ठंडी करना |
| प्रमुखता देना: | इलेक्ट्रोडायनामिक वाइब्रेशन टेस्ट टेबल,2000 किग्रा। कंपन टेस्ट टेबल,यूएन 38.3 इलेक्ट्रोडायनामिक वाइब्रेशन टेकर |
||

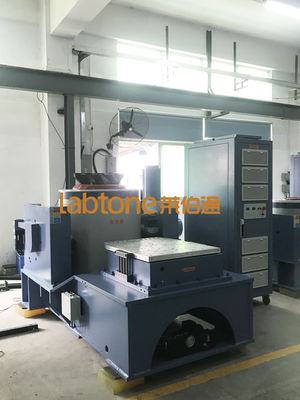

संयुक्त राष्ट्र 38.3 मोटर वाहन और मोटरसाइकिल बैटरी के लिए विद्युत गतिज कंपन परीक्षण तालिका 2000kg.F
इलेक्ट्रोडायनामिक कंपन परीक्षण तालिकाःसफ़ेड साइन, यादृच्छिक, साइन पर यादृच्छिक, अनुनाद खोज, निश्चित आवृत्ति

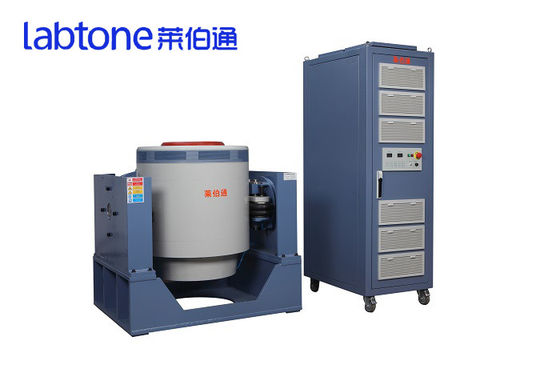

कंपन परीक्षण प्रणाली का एक पूरा सेट शेकर, पावर एम्पलीफायर और कंपन माप नियंत्रण प्रणाली से बना है।प्रासंगिक राष्ट्रीय और अंतर्राष्ट्रीय मानकों (जैसे MIL-STD) के अनुसार, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, आदि) उत्पाद गुणवत्ता निरीक्षण स्थापित करने के लिए तकनीकी सहायता प्रदान करने के लिए
कंपन परीक्षण प्रणाली अनुप्रयोगः
ऑटोमोबाइल,मोटरसाइकिल,इलेक्ट्रॉनिक्स,एयरोस्पेस,जहाज,टेलिकम्युनिकेशन,ऑप्टोइलेक्ट्रॉनिक्स,इंस्ट्रूमेंट आदि
विद्युत गतिज कंपन परीक्षण तालिकाविनिर्देशः
| शेकर विनिर्देशA20S34 | ||||
| पीक साइन (पीके) | 2400Kg.f चोटी (24KN) | |||
| यादृच्छिक (आरएमएस) | 2200Kg.f rms (22KN) @ISO5344 | |||
| शॉक (Pk) | 4400Kg.f चोटी (44KN) @6ms | |||
| प्रयोग करने योग्य आवृत्ति | डीसी ₹3000 हर्ट्ज | |||
| अधिकतम विस्थापन (पी-पी) | 76 मिमी (3 इंच) | |||
| अधिकतम वेग | 2m/s | |||
| अधिकतम त्वरण | सीनस:100जी (980 मी/सेकंड)2);रैंडम: 60G (588 m/s)2) | |||
| ऊर्ध्वाधर भार समर्थन | 300 किलो | |||
|
शरीर निलंबन प्राकृतिक आवृत्ति (थ्रस्ट एक्सिस) |
2.5 हर्ट्ज से कम | |||
| आर्मर व्यास | Ф336 मिमी | |||
| आर्मर वजन | लगभग 24 किलो | |||
|
मौलिक प्रतिध्वनि आवृत्ति (खाली तालिका) |
2,600 हर्ट्ज (नाम) +/- 5% | |||
|
लोड लगाव अंक (मानक) |
स्टेनलेस स्टील M10 सम्मिलन | |||
| भटकता हुआ प्रवाह घनत्व | <10 गाउस | |||
| अनुमत आंशिक बल | 500. एन. एम. | |||
| शेकर के आयाम | 1190mmL × 860mmD × 1060mmH | |||
| शेकर का वजन | लगभग 1800 किलो | |||
|
मॉडल
|
EV103
|
EV203
|
EV106
|
EV206
|
EV210
|
EV220
|
|
आवृत्ति ((Hz)
|
2-4000
|
2-2500
|
२-३०००
|
२-३०००
|
२-३०००
|
2-2500
|
|
अधिकतम बाहर निकलने वाला बल ((kg.f)
|
300
|
300
|
600
|
600
|
1000
|
2000
|
|
अधिकतम विस्थापन
(एमएमपी-पी)
|
25
|
38
|
25
|
50
|
50
|
50
|
|
अधिकतम त्वरण (g)
|
100
|
100
|
100
|
100
|
100
|
100
|
|
अधिकतम वेग ((cm/s)
|
200
|
120
|
180
|
200
|
200
|
200
|
|
उपयोगी भार ((किलो)
|
110
|
120
|
200
|
200
|
300
|
400
|
|
कवच द्रव्यमान ((kg)
|
3
|
3
|
6
|
6
|
10
|
20
|
|
आर्मर व्यास ((मिमी)
|
φ150
|
φ150
|
φ200
|
φ200
|
φ240
|
φ320
|
|
शीतलन विधि
|
मजबूर हवा ठंडा
|
|||||
|
कंपन जनरेटर वजन ((kg)
|
460
|
460
|
720
|
920
|
1100
|
1600
|
|
कंपन जनरेटर आयाम L*W*H(MM
|
750*560*670
|
750*555*670
|
800*600*710
|
800*600*710
|
845*685*840
|
1200*870*1100
|
|
शक्ति प्रवर्धक
|
एम्प3k
|
एम्प3k
|
एम्प6k
|
एम्प6k
|
एम्प12k
|
एम्प22k
|
|
शीतलन विधि
|
मजबूर हवा ठंडा
|
|||||
|
पावर एम्पलीफायर वजन ((kg)
|
250
|
250
|
320
|
320
|
350
|
500
|
|
पावर एम्पलीफायर आयाम L*W*H(MM)
|
800*550*1250
|
|||||
|
उपयोगिता आवश्यकताएं
|
3-चरण AC380V ± 10% 50Hz
|
|||||
|
कुल क्षमता ((KW)
|
8
|
9
|
18
|
20
|
25
|
35
|
आकार ((मिमी): 300 x 300-1500x1500 या अनुकूलित
सामग्रीःएल्यूमीनियम/मैग्नीशियम

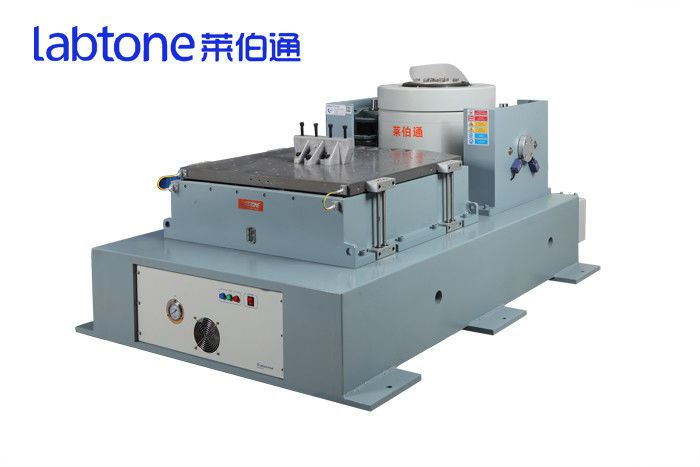

विस्तार मंच को मैग्नीशियम मिश्र धातु से बनाया गया है ताकि आर्मचर के लिए विस्तार प्रदान किया जा सके। तर्कसंगत और वैज्ञानिक डिजाइन के साथ, मंच 2 kHz की परीक्षण आवृत्ति प्राप्त कर सकता है।विशिष्ट सूक्ष्म संरचना उचित कंपन शमन प्रदान करती है और उच्च आवृत्ति अनुनाद के प्रवर्धन कारक को कम करती है.
सामग्रीःएल्यूमीनियम/मैग्नीशियम
ग्राहक की वास्तविक मांग के अनुसार, हम स्थिरता के विभिन्न आकारों की पेशकश कर सकते हैं, जैसे तीन आयामी वर्ग, एल और टी आकार।
पूर्व बिक्री सेवा
1)तकनीकी परामर्श: परीक्षण विधि, प्रयोगशाला योजना और सुझाव।
2)सजावट का चयनः चयन योजना, FAQ.
3)उत्पाद परीक्षण योजना।
4)ग्राहक संचार और प्रगति रिपोर्ट।
बिक्री के बाद सेवा
1)तकनीकी प्रशिक्षणः उपकरण के संचालन, दैनिक रखरखाव, सामान्य दोष निदान और समस्या निवारण।
2)साइट पर अनुसूचित सेवाः उपकरण और मानवजनित खतरों को समाप्त करने के लिए समस्या का जल्द से जल्द पता लगाना।यह दीर्घकालिक और स्थिर उपकरण संचालन के साथ-साथ नवीनतम तकनीकी जानकारी प्रदान करने के लिए है.
3)तकनीकी सहायताः ग्राहक की आवश्यकताओं के अनुसार विशेष भुगतान सेवाएं प्रदान की जाती हैं।
