उत्पाद विवरण:
|
| साइन फोर्स: | 2000 किग्रा.एफ(20kN) | यादृच्छिक बल: | 2000 किग्रा.एफ(20kN) |
|---|---|---|---|
| शॉक फ्रोस: | 4000 किग्रा.एफ(40kN) | विस्थापन: | 51 मिमी |
| अधिकतम त्वरण: | 100 ग्राम | पेलोड: | 400 किलो |
| अधिकतम वेग: | 2.0 m/s | नाम: | 100X100 सेमी क्षैतिज स्लिप टेबल के साथ एयर कूल्ड 20kN फोर्स कंपन परीक्षण मशीन |
| प्रमुखता देना: | शेकर टेस्टिंग डिवाइस,इंडस्ट्रियल शेकर टेबल,20kN फोर्स वाइब्रेशन लैब उपकरण; |
||

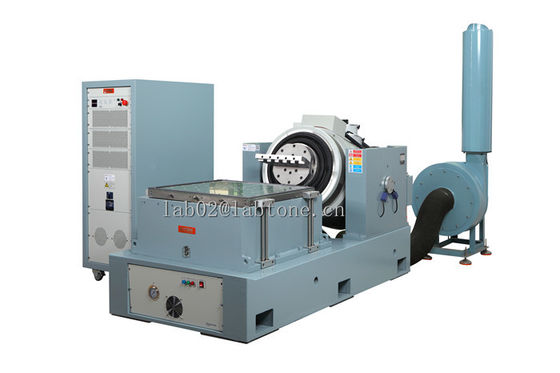

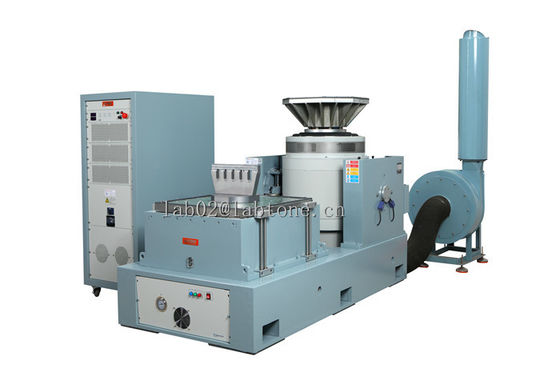

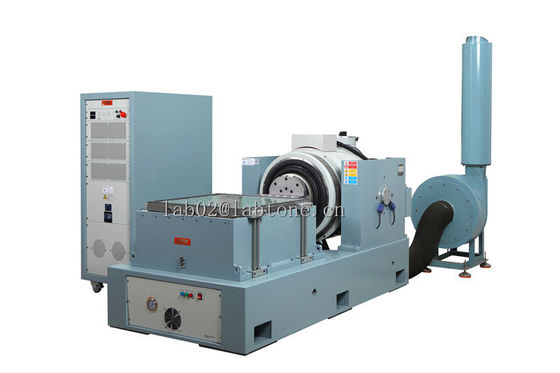

एयर कूल्ड 20kN फोर्स वाइब्रेशन टेस्टिंग मशीन विथ 100X100Cm हॉरिजॉन्टल स्लिप टेबल
| शेकर्स स्पेसिफिकेशन्सVG2000-50 | |
| पीक साइन (Pk) | 2000Kg.f पीक (20KN) |
| रैंडम (RMS) | 2000Kg.f r.ms (20KN) @ISO5344 |
| शॉक (Pk) | 4000Kg.f पीक (40KN) @6ms |
| उपयोगी आवृत्ति | 2～2500Hz |
| अधिकतम विस्थापन (p-p) | 51mm |
| अधिकतम वेग | 2m/s |
| अधिकतम त्वरण | 100G (785 m/s2) |
| वर्टिकल लोड सपोर्ट | 500 kg |
|
बॉडी सस्पेंशन नेचुरल आवृत्ति (थ्रस्ट एक्सिस) |
2.5 Hz से कम |
| आर्मेचर व्यास | Ф320 mm |
| आर्मेचर वजन | 25kg |
| अनुमति योग्य आंशिक बल | 300.N.M |
|
फंडामेंटल रेजोनेंस आवृत्ति (बेयर टेबल) |
2,300 Hz (नाम.) +/- 5% |
|
लोड अटैचमेंट पॉइंट्स (स्टैंडर्ड) |
16 स्टेनलेस स्टील M10 इंसर्ट्स |
| स्ट्रे फ्लक्स डेंसिटी | ＜10गाउस |
| अनुमति योग्य आंशिक बल | 500.N.M |
| शेकर्स आयाम | 1290mmL×820mmD×1145mmH |
| शेकर्स का वजन | लगभग 1800Kg |
| संपीड़ित वायु आवश्यकता | 0.7 Mpa |
मानक कंपन परीक्षण प्रणाली
|
मॉडल
|
EV103
|
EV203
|
EV106
|
EV206
|
EV210
|
EV220
|
|
आवृत्ति(Hz)
|
2-4000
|
2-2500
|
2-3000
|
2-3000
|
2-3000
|
2-2500
|
|
अधिकतम उत्तेजक बल(kg.f)
|
300
|
300
|
600
|
600
|
1000
|
2000
|
|
अधिकतम विस्थापन
(mmp-p)
|
25
|
38
|
25
|
50
|
50
|
50
|
|
अधिकतम त्वरण(g)
|
100
|
100
|
100
|
100
|
100
|
100
|
|
अधिकतम वेग(cm/s)
|
200
|
120
|
180
|
200
|
200
|
200
|
|
पेलोड(kg)
|
110
|
120
|
200
|
200
|
300
|
400
|
|
आर्मेचर मास(kg)
|
3
|
3
|
6
|
6
|
10
|
20
|
|
आर्मेचर व्यास(mm)
|
φ150
|
φ150
|
φ200
|
φ200
|
φ240
|
φ320
|
|
शीतलन विधि
|
प्रेशराइज्ड एयर कूलिंग
|
|||||
|
वाइब्रेशन जेनरेटर वजन(kg)
|
460
|
460
|
720
|
920
|
1100
|
1600
|
|
वाइब्रेशन जेनरेटर आयाम L*W*H(MM)
|
750*560*670
|
750*555*670
|
800*600*710
|
800*600*710
|
845*685*840
|
1200*870*1100
|
|
पावर एम्पलीफायर
|
Amp3k
|
Amp3k
|
Amp6k
|
Amp6k
|
Amp12k
|
Amp22k
|
|
शीतलन विधि
|
प्रेशराइज्ड एयर कूलिंग
|
|||||
|
पावर एम्पलीफायर वजन(kg)
|
250
|
250
|
320
|
320
|
350
|
500
|
|
पावर एम्पलीफायर आयाम L*W*H(MM)
|
800*550*1250
|
|||||
|
उपयोगिता आवश्यकताएँ
|
3-फेज AC380V ±10% 50Hz
|
|||||
|
कुल क्षमता(KW)
|
8
|
9
|
18
|
20
|
25
|
35
|
1) मजबूत सस्पेंशन सिस्टम और रैखिक गति मार्गदर्शन, मजबूत वहन क्षमता, अच्छे मार्गदर्शन कार्य, उच्च स्थिरता।
2) उच्च स्थैतिक कठोरता और कम गतिशील कठोरता के साथ लोड सेंटर एयरबैग, मजबूत वहन क्षमता, आयाम भिन्नता पर उत्तम प्रदर्शन।
3) उच्च दक्षता डी क्लास पावर स्विचिंग, 3-सिग्मा पीक करंट, कम बिजली की खपत और न्यूनतम हार्मोनिक विरूपण।
4) सुरक्षा इंटरलॉक के साथ त्वरित स्व-निदान, उच्च सुरक्षा विश्वसनीयता
5) कंपन प्लेटफॉर्म के लिए एयरबैग शॉक आइसोलेशन डिवाइस बिना अतिरिक्त नींव की आवश्यकता के, कंपन तरंग का सही प्रजनन और कंपन संचरण में कमी
6) विभिन्न अनुप्रयोगों के लिए क्षैतिज और ऊर्ध्वाधर विस्तार प्लेटफॉर्म
7) सरल नियंत्रक संचालन
ग्राहक सेवाएं
प्रीसेल्स:
इन-सेल्स:
बिक्री के बाद:
विस्तृत छवियां:
