उत्पाद विवरण:
|
| प्रोडक्ट का नाम:: | शॉक टेस्ट सिस्टम SKT10HB | तालिका का आकार:: | 200*250 |
|---|---|---|---|
| नमूना अधिकतम वजन (किग्रा):: | 10 | शॉक पल्स:: | आधा साइन |
| त्वरण रेंज (जी):: | 15 से 2000 ग्राम | पल्स अवधि रेंज (एमएस):: | 0.2~18 |
| प्रमुखता से दिखाना:: | UN38.3 शॉक टेस्ट सिस्टम, MIL-STD-810 शॉक टेस्ट सिस्टम, USB2.0 शॉक टेस्ट उपकरण | ||
| प्रमुखता देना: | झटका परीक्षण प्रणाली 5000 ग्राम UN38.3,शॉक टेस्ट सिस्टम MIL-STD-810 के अनुरूप,झटका परीक्षण प्रणाली 6000g 0.2ms |
||

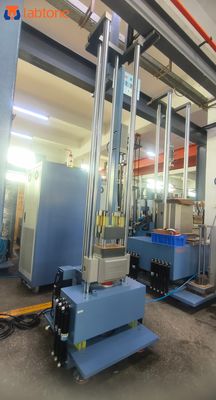

शॉक टेस्ट सिस्टम उत्पाद विवरण
यह एसकेटी श्रृंखला शॉक टेस्ट सिस्टम मुख्य रूप से इलेक्ट्रॉनिक उत्पादों, बैटरी उत्पादों, एयरोस्पेस, जहाज, सैन्य उद्योग, ऑटोमोटिव पार्ट्स और परिवहन जैसे क्षेत्रों में शॉक प्रतिरोध परीक्षणों के लिए लागू होता है। शॉक टेस्ट हाफ साइन वेव, सॉ टूथ वेव या ट्रेपेज़ॉइडल वेव के रूप में होते हैं। विभिन्न वेवफॉर्म जनरेटर का चयन करके शॉक टेस्ट किए जा सकते हैं। उपकरण GB/T2423-2008, GJB150, GJB360, GJB548, UN38.3, IEC-62281, GJB1217, MIL-STD-202F, IEC-68-2-27, MIL-STD-810F, MIL-STD-883E, आदि जैसे परीक्षण विनिर्देशों का अनुपालन करता है।
शॉक टेस्ट सिस्टम उत्पाद की विशेषताएं
शॉक टेस्ट सिस्टम शॉक टेस्टिंग सिस्टम विनिर्देश
| शॉक टेस्टर SKT10HB के मुख्य पैरामीटर | |
| ऑपरेटिंग प्लेटफ़ॉर्म | 200mm × 250 mm |
| पेलोड | 10 किलो |
| पीक त्वरण | 15 से 2000g |
| पल्स अवधि | 0.2~18ms |
| उपकरण आयाम | 680 × 740 × 1980 mm |
| उपकरण का वजन | 550 किलो |
| बिजली की आपूर्ति | AC 220V±10% 50Hz,2kVA |
| वायु स्रोत | 0.5Mpa से अधिक |
| डीएएस (डेटा विश्लेषण प्रणाली) | |
| इनपुट चैनल | 2 चैनल |
| नमूनाकरण आवृत्ति | 192KHz |
| पल्स अवधि | 50-1ms |
| पावर फंक्शन | शॉक माप और विश्लेषण |
| संचार इंटरफ़ेस | USB 2.0 |
| सहायक मानक | ISO, UN38.3, MIL-STD-810, उपयोगकर्ता परिभाषित |
| ऑपरेटिंग सिस्टम | Microsoft Windows10 |
शॉक टेस्ट सिस्टम एनालाइजर विशेषताएँ
एसटी श्रृंखला शॉक एनालाइजर शॉक इवेंट्स क्षणिक कैप्चर और विश्लेषण के लिए एक शक्तिशाली और अनुकूलित उपकरण है। AVANT माप में कठोर मानदंडों को पूरा कर सकता है और यह शॉक, ड्रॉप और अन्य प्रकार की प्रभाव घटनाओं के लिए उपयुक्त है।
USB2.0 कनेक्टिविटी के आधार पर, ST_DAS दो अलग-अलग मॉडलों के लिए उपलब्ध है: STH और ST। ST का उपयोग 2 अधिग्रहण चैनलों के साथ सामान्य अनुप्रयोग के लिए किया जाता है और STH का उपयोग उच्च स्तर की शॉक घटनाओं को मापने और विश्लेषण करने के लिए किया जाता है। विभिन्न परीक्षण मानकों के आधार पर चार विश्लेषण मॉड्यूल प्रदान करता है: शॉक मापन और विश्लेषण, SRS, पल्स विश्लेषण और क्षति सीमा परीक्षण।
फ़ीचर
ISO, MIL-STD-810 और उपयोगकर्ता परिभाषित के साथ संगत
1MHz तक नमूनाकरण दर
100,000gn तक त्वरण रेंज
पावर फंक्शन: शॉक मापन और विश्लेषण, शॉक रिस्पॉन्स स्पेक्ट्रम (SRS) विश्लेषण, क्षति सीमा, सहिष्णुता विश्लेषण और पास/फेल जज, फ़िल्टरिंग, एकाधिक प्रभाव घटनाओं की रिकॉर्डिंग और प्लेबैक, आदि,
सहायक कार्य: बल और विरूपण विश्लेषण, शॉक रिस्पॉन्स टाइम डोमेन गणना, एफएफटी विश्लेषण, आदि।
युग्मन: वोल्टेज, IEPE, चार्ज, TEDS
टेस्ट रिपोर्ट का ऑटो जनरेशन
USB2.0 कनेक्टिविटी, प्लग एंड प्ले
अनुप्रयोग
क्लासिक वेवफॉर्म कैप्चर और विश्लेषण, जैसे हाफ साइन, ट्रेपेज़ॉइडल पल्स, सॉ टूथ पल्स, आदि
शॉक रिस्पॉन्स स्पेक्ट्रम (SRS)
एकाधिक प्रभाव घटनाओं की रिकॉर्डिंग और प्लेबैक, वेवफॉर्म कैप्चर और ऑफ़लाइन विश्लेषण
सहिष्णुता विश्लेषण और पास/फेल जज, सहिष्णुता वास्तविक समय में सॉफ़्टवेयर पर दिखाता है
क्षति सीमा, ASTM D3332-99 मानक के साथ सख्ती से शिकायत करें

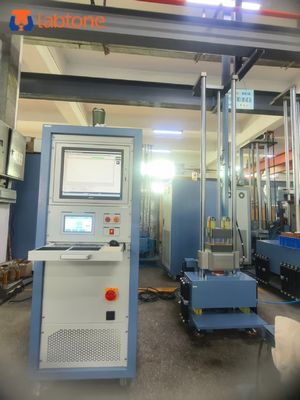

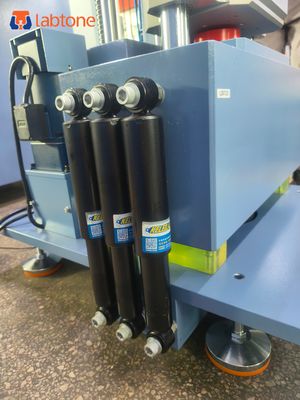

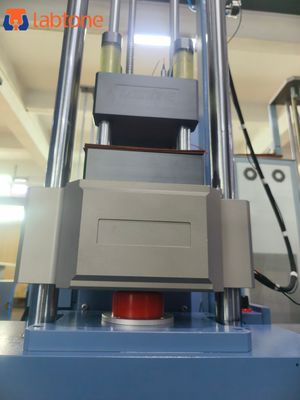

शॉक टेस्टिंग सिस्टम अधिक विवरण
सेवा
पूर्व-बिक्री सेवा
1)तकनीकी परामर्श: परीक्षण विधि, प्रयोगशाला योजना और सुझाव।
2)उपकरण चयन: चयन योजना, अक्सर पूछे जाने वाले प्रश्न।
3)उत्पाद परीक्षण योजना।
4)ग्राहक संचार और प्रगति रिपोर्ट।
बिक्री के बाद सेवा
1)तकनीकी प्रशिक्षण: उपकरण का संचालन, दैनिक रखरखाव, सामान्य दोष निदान और समस्या निवारण।
2)निर्धारित ऑन-साइट सेवा: उपकरण और मानवजनित खतरों को खत्म करने के लिए जल्द से जल्द समस्या का पता लगाना। यह लंबे समय तक और स्थिर उपकरण संचालन के साथ-साथ नवीनतम तकनीकी जानकारी की डिलीवरी सुनिश्चित करने के लिए है।
3)तकनीकी सहायता: ग्राहक की जरूरतों के अनुसार विशेष भुगतान सेवाएं प्रदान की जाती हैं।
