उत्पाद विवरण:
|
| नाम: | RTCA DO-160F और IEC / EN / AS 60068.2.6 के साथ कंपन तालिका कंपन परीक्षण उपकरण | ज्या बल: | 1000kg.f (10kN) |
|---|---|---|---|
| शॉक फ्रॉस्: | 2000kg.f (20KN) | स्थानांतरण: | 51mm |
| अधिकतम वेग: | 2.0m / s | शीतलन विधि: | हवा ठंडी करना |
| हाई लाइट: | vibration test table,कंपन प्रयोगशाला उपकरण |
||

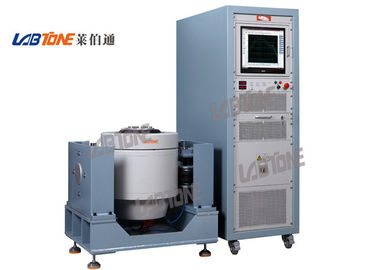

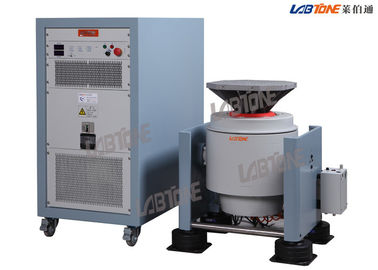

RTCA DO-160F और IEC / EN / AS 60068.2.6 के साथ कंपन तालिका कंपन परीक्षण उपकरण
इलेक्ट्रोडायनामिक शेकर क्षमताओं
विशिष्टता:
आदर्श | EV103 | EV203 | EV106 | EV206 | EV210 | EV220 |
आवृत्ति (हर्ट्ज) | 2-4000 | 2-2500 | 2-3000 | 2-3000 | 2-3000 | 2-2500 |
अधिकतम निकास बल (kg.f) | 300 | 300 | 600 | 600 | 1000 | 2000 |
मैक्स। विस्थापन (एमएमपी-पी) | 25 | 38 | 25 | 50 | 50 | 50 |
मैक्स। त्वरण (छ) | 100 | 100 | 100 | 100 | 100 | 100 |
मैक्स। वेग (सेमी / s) | 200 | 120 | 180 | 200 | 200 | 200 |
पेलोड (किलो) | 110 | 120 | 200 | 200 | 300 | 400 |
आर्मेचर मास (किलो) | 3 | 3 | 6 | 6 | 10 | 20 |
आर्मेचर व्यास (मिमी) | φ150 | φ150 | φ200 | φ200 | φ240 | φ320 |
शीतलन विधि | मजबूरन एयर कूलिंग | |||||
कंपन जनरेटर वजन (किलो) | 460 | 460 | 720 | 920 | 1100 | 1600 |
कंपन जनरेटर आयाम एल * डब्ल्यू * एच (एमएम) | 750 * 560 * 670 | 750 * 555 * 670 | 800 * 600 * 710 | 800 * 600 * 710 | 845 * 685 * 840 | 1200 * 870 * 1100 |
ताकत बढ़ाने वाला | Amp3k | Amp3k | Amp6k | Amp6k | Amp12k | Amp22k |
शीतलन विधि | मजबूरन एयर कूलिंग | |||||
पावर एम्पलीफायर वजन (किलो) | 250 | 250 | 320 | 320 | 350 | 500 |
पावर एम्पलीफायर डायमेंशन L * W * H (MM) | 800 * 550 * 1250 | |||||
उपयोगिता आवश्यकताएँ | 3-चरण AC380V% 10% 50Hz | |||||
सकल क्षमता (किलोवाट) | 8 | 9 | 18 | 20 | 25 | 35 |
उत्पाद की अस्वीकृति
विद्युत चुम्बकीय कंपन परीक्षण प्रणाली की ईवी श्रृंखला को विशेष रूप से लंबे समय के संचालन की आवश्यकता को पूरा करने के लिए डिज़ाइन किया गया है। कंपन और क्षैतिज कंपन कंपन प्रतिरोधी आधार की स्थापना से प्राप्त किया जा सकता है। मानक प्लेटफ़ॉर्म उच्च दक्षता वाले एयरबैग शॉक आइसोलेशन डिवाइस से लैस है, ताकि बिल्डिंग को प्रेषित कंपन को कम से कम किया जा सके,। अधिकांश मामलों में अतिरिक्त नींव की आवश्यकता नहीं है
Labtone आपको संपूर्ण कंपन और परीक्षण प्रस्ताव दे सकता है, और आपको GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC और ASTM मानकों सहित राष्ट्रीय और अंतर्राष्ट्रीय मानकों के अनुसार उत्पादों के गुणवत्ता प्रमाणपत्र प्रदान करता है।
आकार (मिमी): 300 x 300-1500x1500
सामग्री: एल्यूमीनियम / मैग्नीशियम
विस्तार मंच आर्मेचर के लिए विस्तार प्रदान करने के लिए मैग्नीशियम मिश्र धातु से बना है। उचित और वैज्ञानिक डिजाइन के साथ, मंच 2 kHz की एक परीक्षण आवृत्ति प्राप्त कर सकता है। विशिष्ट माइक्रोस्ट्रक्चर उचित कंपन भिगोना प्रदान करता है, और उच्च आवृत्ति प्रतिध्वनि के प्रवर्धन कारक को कम करता है।
1) बीहड़ निलंबन प्रणाली और रैखिक गति मार्गदर्शक, मजबूत वहन क्षमता, अच्छा मार्गदर्शक कार्य, उच्च स्थिरता।
2) उच्च स्थिर कठोरता और कम गतिशील कठोरता, भार वहन क्षमता, आयाम भिन्नता पर सही प्रदर्शन के साथ लोड सेंटर एयरबैग।
3) उच्च दक्षता डी श्रेणी बिजली स्विचिंग, 3-सिग्मा पीक वर्तमान, कम बिजली की खपत और न्यूनतम हार्मोनिक विरूपण।
4) सुरक्षा इंटरलॉक, उच्च सुरक्षा विश्वसनीयता के साथ त्वरित आत्म निदान
5) अतिरिक्त नींव की आवश्यकता के बिना कंपन प्लेटफॉर्म के लिए एयरबैग शॉक आइसोलेशन डिवाइस, कंपन तरंग का सही प्रजनन और कंपन गति में कमी
6) विभिन्न अनुप्रयोगों के लिए क्षैतिज और ऊर्ध्वाधर विस्तार मंच
7) सरल नियंत्रक ऑपरेशन
* तकनीकी परामर्श: परीक्षण विधि, प्रयोगशाला योजना और सुझाव।
* उपकरण चयन: चयन योजना, अक्सर पूछे जाने वाले प्रश्न।
* हमारे कारखाने देखें।
* मशीन को कैसे स्थापित करना है, प्रशिक्षण कैसे मशीन का उपयोग करना है।
* विदेशी सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स।
